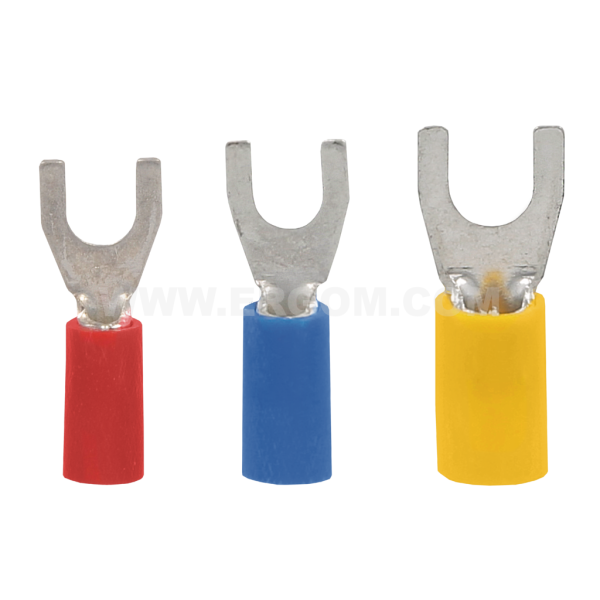

Insulated spade terminals, KWI...PCV type

Main data of the product series

Name	Ergom index / your designation	Min. order quantity [uom]	Qty in package	Unit of measure [uom]	Catalogue price net per uom
KWI 1/4 W PCV	E09KO-02030200300	10	100	pkt.	Price on request
KWI 2,5/4 W PCV	E09KO-02030200600	10	100	pkt.	Price on request
KWI 1/2,5 PCV	E09KO-02030400100	10	100	pkt.	Price on request
KWI 1/3 PCV	E09KO-02030400200	10	100	pkt.	Price on request
KWI 1/3,5 PCV	E09KO-02030400300	10	100	pkt.	Price on request
KWI 1/4 PCV	E09KO-02030400400	10	100	pkt.	Price on request
KWI 1/5 PCV	E09KO-02030400500	10	100	pkt.	Price on request
KWI 1/6 PCV	E09KO-02030400600	10	100	pkt.	Price on request
KWI 1/8 PCV	E09KO-02030400700	10	100	pkt.	Price on request
KWI 2,5/3 PCV	E09KO-02030400900	10	100	pkt.	Price on request
KWI 2,5/3,5 PCV	E09KO-02030401000	10	100	pkt.	Price on request
KWI 2,5/4 PCV	E09KO-02030401100	10	100	pkt.	Price on request
KWI 2,5/5 PCV	E09KO-02030401200	10	100	pkt.	Price on request
KWI 2,5/6 PCV	E09KO-02030401300	10	100	pkt.	Price on request
KWI 2,5/8 PCV	E09KO-02030401400	10	100	pkt.	Price on request
KWI 2,5/10 PCV	E09KO-02030401500	10	100	pkt.	Price on request
KWI 2,5/12 PCV	E09KO-02030401600	10	100	pkt.	Price on request
KWI 6/3,5 PCV	E09KO-02030401700	10	100	pkt.	Price on request
KWI 6/4 PCV	E09KO-02030401800	10	100	pkt.	Price on request
KWI 6/5 PCV	E09KO-02030401900	10	100	pkt.	Price on request
KWI 6/6 PCV	E09KO-02030402000	10	100	pkt.	Price on request
KWI 6/8 PCV	E09KO-02030402100	10	100	pkt.	Price on request
KWI 6/10 PCV	E09KO-02030402200	10	100	pkt.	Price on request

Selected lines: 0

Insulation	polyvinyl chloride (PVC)
Material	Cu
Surface	tin-plated
Operating temperature [°C]	-5 ÷ +60
Wykonanie	DIN 46237 – concerns only the tubular part

Name	Insulation colour	Screw hole	Design	DIN	d	s	a	E	W	Cross-section [mm²]
KWI 1/4 W PCV	red	M 4	A	–	1,6	0,8	5	17,0	6,9	0,5÷1
KWI 2,5/4 W PCV	blue	M 4	A	–	2,3	0,8	5	18,0	6,9	1,5÷2,5
KWI 1/2,5 PCV	red	M 2,5	A	√	1,6	0,8	5	16,0	6,0	0,5÷1
KWI 1/3 PCV	red	M 3	A	√	1,6	0,8	5	16,0	6,0	0,5÷1
KWI 1/3,5 PCV	red	M 3,5	A	√	1,6	0,8	5	16,0	6,0	0,5÷1
KWI 1/4 PCV	red	M 4	A	√	1,6	0,8	5	17,0	8,0	0,5÷1
KWI 1/5 PCV	red	M 5	A	√	1,6	0,8	5	18,0	10,0	0,5÷1
KWI 1/6 PCV	red	M 6	A	–	1,6	0,8	5	18,0	10,0	0,5÷1
KWI 1/8 PCV	red	M 8	B	–	1,6	0,8	5	19,2	14,0	0,5÷1
KWI 2,5/3 PCV	blue	M 3	A	√	2,3	0,8	5	17,0	6,0	1,5÷2,5
KWI 2,5/3,5 PCV	blue	M 3,5	A	√	2,3	0,8	5	17,0	6,0	1,5÷2,5
KWI 2,5/4 PCV	blue	M 4	A	√	2,3	0,8	5	18,0	8,0	1,5÷2,5
KWI 2,5/5 PCV	blue	M 5	A	√	2,3	0,8	5	20,0	10,0	1,5÷2,5
KWI 2,5/6 PCV	blue	M 6	A	√	2,3	0,8	5	22,0	11,0	1,5÷2,5
KWI 2,5/8 PCV	blue	M 8	B	√	2,3	0,8	5	20,2	14,0	1,5÷2,5
KWI 2,5/10 PCV	blue	M 10	B	–	2,3	0,8	5	23,3	17,5	1,5÷2,5
KWI 2,5/12 PCV	blue	M 12	B	–	2,3	0,8	5	25,7	20,0	1,5÷2,5
KWI 6/3,5 PCV	yellow	M 3,5	A	√	3,6	1,0	6	20,0	8,0	4÷6
KWI 6/4 PCV	yellow	M 4	A	√	3,6	1,0	6	20,0	8,0	4÷6
KWI 6/5 PCV	yellow	M 5	A	√	3,6	1,0	6	21,0	10,0	4÷6
KWI 6/6 PCV	yellow	M 6	A	√	3,6	1,0	6	22,0	11,0	4÷6
KWI 6/8 PCV	yellow	M 8	A	√	3,6	1,0	6	25,0	14,0	4÷6
KWI 6/10 PCV	yellow	M 10	B	√	3,6	1,0	6	27,0	18,0	4÷6
