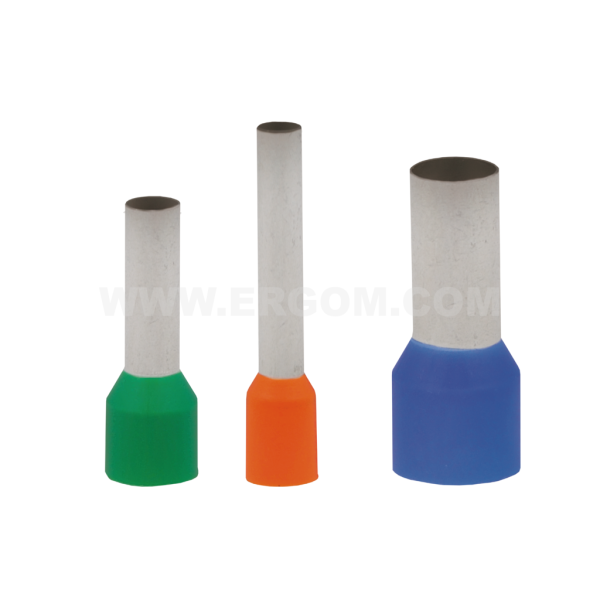

Insulated cord end terminals, HI...ERHL type

Insulated cord end terminals, HI...ERHL type

Main data of the product series

Product name
Insulated cord end terminals, HI...ERHL type
Category
Insulated
Insulation
polypropylene
Material
Cu
Surface
tin-plated
Operating temperature [°C]
-30 ÷ +105
Note!
Other lengths and colours on request.

Features and benefits

Product description

-

Offer

Name Ergom index / your designation Min. order quantity [uom] Qty in package Unit of measure [uom] Catalogue price net per uom Quantity [uom]
HI 0,14/6 F ERHL E08KH-02010100201 1 500 pkt. Price on request
HI 0,14/6 F ERHL E08KH-02010110201 1 100 pkt. Price on request
HI 0,14/8 ERHL E08KH-02010100151 1 500 pkt. Price on request
HI 0,14/8 ERHL E08KH-02010100153 1 100 pkt. Price on request
HI 0,14/8 F ERHL E08KH-02010100251 1 500 pkt. Price on request
HI 0,14/8 F ERHL E08KH-02010100253 1 100 pkt. Price on request
HI 0,25/6 ERHL E08KH-02010100301 1 500 pkt. Price on request
HI 0,25/6 ERHL E08KH-02010110301 1 100 pkt. Price on request
HI 0,25/6 DIN ERHL E08KH-02010100401 1 500 pkt. Price on request
HI 0,25/6 DIN ERHL E08KH-02010110401 1 100 pkt. Price on request
HI 0,25/6 F ERHL E08KH-02010100501 1 500 pkt. Price on request
HI 0,25/6 F ERHL E08KH-02010110501 1 100 pkt. Price on request
HI 0,25/8 ERHL E08KH-02010100601 1 500 pkt. Price on request
HI 0,25/8 ERHL E08KH-02010110601 1 100 pkt. Price on request
HI 0,25/8 DIN ERHL E08KH-02010100701 1 500 pkt. Price on request
HI 0,25/8 DIN ERHL E08KH-02010110701 1 100 pkt. Price on request
HI 0,25/8 F ERHL E08KH-02010110801 1 100 pkt. Price on request
HI 0,34/6 ERHL E08KH-02010100901 1 500 pkt. Price on request
HI 0,34/6 ERHL E08KH-02010110901 1 100 pkt. Price on request
HI 0,34/6 F ERHL E08KH-02010101001 1 500 pkt. Price on request
HI 0,34/6 F ERHL E08KH-02010111001 1 100 pkt. Price on request
HI 0,34/8 ERHL E08KH-02010101101 1 500 pkt. Price on request
HI 0,34/8 ERHL E08KH-02010111201 1 100 pkt. Price on request
HI 0,34/8 F ERHL E08KH-02010101201 1 500 pkt. Price on request
HI 0,34/8 F ERHL E08KH-02010111101 1 100 pkt. Price on request
HI 0,5/6 ERHL E08KH-02010101301 1 500 pkt. Price on request
HI 0,5/6 ERHL E08KH-02010111301 2 100 pkt. Price on request
HI 0,5/6 DIN ERHL E08KH-02010101401 1 500 pkt. Price on request
HI 0,5/6 DIN ERHL E08KH-02010111401 2 100 pkt. Price on request
HI 0,5/8 ERHL E08KH-02010101501 1 500 pkt. Price on request
HI 0,5/8 ERHL E08KH-02010111521 2 100 pkt. Price on request
HI 0,5/8 DIN ERHL E08KH-02010101601 1 500 pkt. Price on request
HI 0,5/8 DIN ERHL E08KH-02010111621 2 100 pkt. Price on request
HI 0,5/10 ERHL E08KH-02010101701 1 500 pkt. Price on request
HI 0,5/10 ERHL E08KH-02010111701 2 100 pkt. Price on request
HI 0,5/10 DIN ERHL E08KH-02010101801 1 500 pkt. Price on request
HI 0,5/10 DIN ERHL E08KH-02010111801 2 100 pkt. Price on request
HI 0,75/6 DIN ERHL E08KH-02010102001 1 500 pkt. Price on request
HI 0,75/6 DIN ERHL E08KH-02010112001 2 100 pkt. Price on request
HI 0,75/6 F ERHL E08KH-02010102101 1 500 pkt. Price on request
HI 0,75/6 F ERHL E08KH-02010112101 2 100 pkt. Price on request
HI 0,75/8 ERHL E08KH-02010102201 1 500 pkt. Price on request
HI 0,75/8 F ERHL E08KH-02010102401 1 500 pkt. Price on request
HI 0,75/8 F ERHL E08KH-02010112401 2 100 pkt. Price on request
HI 0,75/10 ERHL E08KH-02010102501 1 500 pkt. Price on request
HI 0,75/10 ERHL E08KH-02010112501 2 100 pkt. Price on request
HI 0,75/10 DIN ERHL E08KH-02010102601 1 500 pkt. Price on request
HI 0,75/10 DIN ERHL E08KH-02010112601 2 100 pkt. Price on request
HI 0,75/10 F ERHL E08KH-02010102701 1 500 pkt. Price on request
HI 0,75/10 F ERHL E08KH-02010112701 2 100 pkt. Price on request
HI 0,75/12 ERHL E08KH-02010102801 1 500 pkt. Price on request
HI 0,75/12 ERHL E08KH-02010112801 2 100 pkt. Price on request
HI 0,75/12 DIN ERHL E08KH-02010102901 1 500 pkt. Price on request
HI 0,75/12 DIN ERHL E08KH-02010112901 2 100 pkt. Price on request
HI 0,75/12 F ERHL E08KH-02010103001 1 500 pkt. Price on request
HI 0,75/12 F ERHL E08KH-02010113001 2 100 pkt. Price on request
HI 1/6 ERHL E08KH-02010103100 1 500 pkt. Price on request
HI 1/6 ERHL E08KH-02010103102 1 100 pkt. Price on request
HI 1/8 ERHL E08KH-02010103300 1 500 pkt. Price on request
HI 1/8 ERHL E08KH-02010103302 1 100 pkt. Price on request
HI 1/8 DIN ERHL E08KH-02010103400 1 500 pkt. Price on request
HI 1/8 DIN ERHL E08KH-02010103402 1 100 pkt. Price on request
HI 1/10 ERHL E08KH-02010103500 1 500 pkt. Price on request
HI 1/10 ERHL E08KH-02010103502 1 100 pkt. Price on request
HI 1/10 DIN ERHL E08KH-02010103600 1 500 pkt. Price on request
HI 1/10 DIN ERHL E08KH-02010103602 1 100 pkt. Price on request
HI 1/12 ERHL E08KH-02010103700 1 500 pkt. Price on request
HI 1/12 ERHL E08KH-02010103702 1 100 pkt. Price on request
HI 1/12 DIN ERHL E08KH-02010103800 1 500 pkt. Price on request
HI 1/12 DIN ERHL E08KH-02010103802 1 100 pkt. Price on request
HI 1,5/6 DIN ERHL E08KH-02010103901 1 500 pkt. Price on request
HI 1,5/8 ERHL E08KH-02010104000 1 500 pkt. Price on request
HI 1,5/8 ERHL E08KH-02010104002 2 100 pkt. Price on request
HI 1,5/8 DIN ERHL E08KH-02010104100 1 500 pkt. Price on request
HI 1,5/8 DIN ERHL E08KH-02010104102 2 100 pkt. Price on request
HI 1,5/10 ERHL E08KH-02010104200 1 500 pkt. Price on request
HI 1,5/10 ERHL E08KH-02010104202 2 100 pkt. Price on request
HI 1,5/10 DIN ERHL E08KH-02010104300 1 500 pkt. Price on request
HI 1,5/10 DIN ERHL E08KH-02010104302 2 100 pkt. Price on request
HI 1,5/12 ERHL E08KH-02010104400 1 500 pkt. Price on request
HI 1,5/12 ERHL E08KH-02010104402 2 100 pkt. Price on request
HI 1,5/12 DIN ERHL E08KH-02010104500 1 500 pkt. Price on request
HI 1,5/12 DIN ERHL E08KH-02010104502 1 100 pkt. Price on request
HI 1,5/18 ERHL E08KH-02010104601 1 500 pkt. Price on request
HI 1,5/18 ERHL E08KH-02010114501 2 100 pkt. Price on request
HI 1,5/18 DIN ERHL E08KH-02010104701 1 500 pkt. Price on request
HI 1,5/18 DIN ERHL E08KH-02010114601 2 100 pkt. Price on request
HI 2,5/8 ERHL E08KH-02010104900 1 500 pkt. Price on request
HI 2,5/8 ERHL E08KH-02010104902 2 100 pkt. Price on request
HI 2,5/8 F ERHL E08KH-02010104800 1 500 pkt. Price on request
HI 2,5/8 F ERHL E08KH-02010104802 2 100 pkt. Price on request
HI 2,5/10 ERHL E08KH-02010105000 1 500 pkt. Price on request
HI 2,5/10 ERHL E08KH-02010105002 2 100 pkt. Price on request
HI 2,5/10 F ERHL E08KH-02010105100 1 500 pkt. Price on request
HI 2,5/10 F ERHL E08KH-02010105102 2 100 pkt. Price on request
HI 2,5/12 ERHL E08KH-02010105200 1 500 pkt. Price on request
HI 2,5/12 ERHL E08KH-02010105202 2 100 pkt. Price on request
HI 2,5/12 F ERHL E08KH-02010105300 1 500 pkt. Price on request
HI 2,5/12 F ERHL E08KH-02010105302 2 100 pkt. Price on request
HI 2,5/18 ERHL E08KH-02010105401 1 500 pkt. Price on request
HI 2,5/18 ERHL E08KH-02010115301 2 100 pkt. Price on request
HI 2,5/18 F ERHL E08KH-02010105501 1 500 pkt. Price on request
HI 2,5/18 F ERHL E08KH-02010115401 2 100 pkt. Price on request
HI 4/12 ERHL E08KH-02010105800 1 500 pkt. Price on request
HI 4/12 ERHL E08KH-02010105802 1 100 pkt. Price on request
HI 4/18 F ERHL E08KH-02010106101 1 500 pkt. Price on request
HI 4/18 F ERHL E08KH-02010116001 2 100 pkt. Price on request
HI 6/10 ERHL E08KH-02010106131 2 100 pkt. Price on request
HI 6/10 DIN ERHL E08KH-02010106151 2 100 pkt. Price on request
HI 6/10 F ERHL E08KH-02010106181 2 100 pkt. Price on request
HI 6/15 ERHL E08KH-02010106440 2 100 pkt. Price on request
HI 6/15 F ERHL E08KH-02010106480 2 100 pkt. Price on request
HI 6/18 F ERHL E08KH-02010106701 2 100 pkt. Price on request
HI 10/12 F ERHL E08KH-02010107001 1 100 pkt. Price on request
HI 10/15 ERHL E08KH-02010107101 1 100 pkt. Price on request
HI 10/15 DIN ERHL E08KH-02010107201 1 100 pkt. Price on request
HI 10/15 F ERHL E08KH-02010107301 1 100 pkt. Price on request
HI 10/18 F ERHL E08KH-02010107601 1 100 pkt. Price on request
HI 16/18 F ERHL E08KH-02010108201 1 100 pkt. Price on request
HI 25/22 F ERHL E08KH-02010108801 1 50 pkt. Price on request
HI 35/18 ERHL E08KH-02010109031 1 50 pkt. Price on request
HI 35/18 DIN ERHL E08KH-02010109051 1 50 pkt. Price on request
HI 70/20 ERHL E08KH-02010109700 1 50 pkt. Price on request
HI 95/25 ERHL E08KH-02010109800 1 25 pkt. Price on request
HI 120/27 ERHL E08KH-02010109900 1 25 pkt. Price on request
HI 150/32 ERHL E08KH-02010110000 1 25 pkt. Price on request

Selected lines: 0

Technical data

General data

Insulation polypropylene
Material Cu
Halogen-free yes
Surface tin-plated
Operating temperature [°C] -30 ÷ +105
Certyfikat UL E493579 (according to table in the technical data sheet)
Wykonanie DIN 46228/4 (according to table in the technical data sheet)
Świadectwo uznania typu PRS TE/1137/880567/25
Name L1 L2 d1 d2 s1 s2 Cross-section [mm²] AWG cross-section Insulation colour DIN UL
HI 0,14/6 F ERHL 10 6 0,70 1,6 0,15 0,25 0,14 26 brown – –
HI 0,14/8 ERHL 12 8 0,70 1,6 0,15 0,25 0,14 26 grey − –
HI 0,14/8 F ERHL 12 8 0,70 1,6 0,15 0,25 0,14 26 brown − –
HI 0,25/6 ERHL 10 6 0,75 1,8 0,15 0,25 0,25 24 blue – –
HI 0,25/6 DIN ERHL 10 6 0,75 1,8 0,15 0,25 0,25 24 yellow – –
HI 0,25/6 F ERHL 10 6 0,75 1,8 0,15 0,25 0,25 24 violet – –
HI 0,25/8 ERHL 12 8 0,75 1,8 0,15 0,25 0,25 24 blue – –
HI 0,25/8 DIN ERHL 12 8 0,75 1,8 0,15 0,25 0,25 24 yellow – –
HI 0,25/8 F ERHL 12 8 0,75 1,8 0,15 0,25 0,25 24 violet – –
HI 0,34/6 ERHL 10 6 0,80 2,0 0,15 0,25 0,34 22 turquoise – –
HI 0,34/6 F ERHL 10 6 0,80 2,0 0,15 0,25 0,34 22 rose – –
HI 0,34/8 ERHL 12 8 0,80 2,0 0,15 0,25 0,34 22 turquoise – –
HI 0,34/8 F ERHL 12 8 0,80 2,0 0,15 0,25 0,34 22 rose – –
HI 0,5/6 ERHL 12 6 1,00 2,6 0,15 0,25 0,5 20 orange – –
HI 0,5/6 DIN ERHL 12 6 1,00 2,6 0,15 0,25 0,5 20 white √ –
HI 0,5/8 ERHL 14 8 1,00 2,6 0,15 0,25 0,5 20 orange – –
HI 0,5/8 DIN ERHL 14 8 1,00 2,6 0,15 0,25 0,5 20 white √ –
HI 0,5/10 ERHL 16 10 1,00 2,6 0,15 0,25 0,5 20 orange – –
HI 0,5/10 DIN ERHL 16 10 1,00 2,6 0,15 0,25 0,5 20 white √ –
HI 0,75/6 DIN ERHL 12 6 1,20 2,8 0,15 0,25 0,75 18 grey √ –
HI 0,75/6 F ERHL 12 6 1,20 2,8 0,15 0,25 0,75 18 blue – –
HI 0,75/8 ERHL 14 8 1,20 2,8 0,15 0,25 0,75 18 white – –
HI 0,75/8 F ERHL 14 8 1,20 2,8 0,15 0,25 0,75 18 blue – –
HI 0,75/10 ERHL 16 10 1,20 2,8 0,15 0,25 0,75 18 white – –
HI 0,75/10 DIN ERHL 16 10 1,20 2,8 0,15 0,25 0,75 18 grey √ –
HI 0,75/10 F ERHL 16 10 1,20 2,8 0,15 0,25 0,75 18 blue – –
HI 0,75/12 ERHL 18 12 1,20 2,8 0,15 0,25 0,75 18 white – –
HI 0,75/12 DIN ERHL 18 12 1,20 2,8 0,15 0,25 0,75 18 grey √ –
HI 0,75/12 F ERHL 18 12 1,20 2,8 0,15 0,25 0,75 18 blue – –
HI 1/6 ERHL 12 6 1,40 3,0 0,15 0,25 1 18 yellow – –
HI 1/8 ERHL 14 8 1,40 3,0 0,15 0,25 1 18 yellow – –
HI 1/8 DIN ERHL 14 8 1,40 3,0 0,15 0,25 1 18 red √ √
HI 1/10 ERHL 16 10 1,40 3,0 0,15 0,25 1 18 yellow – –
HI 1/10 DIN ERHL 16 10 1,40 3,0 0,15 0,25 1 18 red √ √
HI 1/12 ERHL 18 12 1,40 3,0 0,15 0,25 1 18 yellow – –
HI 1/12 DIN ERHL 18 12 1,40 3,0 0,15 0,25 1 18 red √ √
HI 1,5/6 DIN ERHL 12 6 1,70 3,5 0,15 0,25 1,5 16 black – –
HI 1,5/8 ERHL 14 8 1,70 3,5 0,15 0,25 1,5 16 red – –
HI 1,5/8 DIN ERHL 14 8 1,70 3,5 0,15 0,25 1,5 16 black √ √
HI 1,5/10 ERHL 16 10 1,70 3,5 0,15 0,25 1,5 16 red – –
HI 1,5/10 DIN ERHL 16 10 1,70 3,5 0,15 0,25 1,5 16 black √ √
HI 1,5/12 ERHL 18 12 1,70 3,5 0,15 0,25 1,5 16 red – –
HI 1,5/12 DIN ERHL 18 12 1,70 3,5 0,15 0,25 1,5 16 black √ √
HI 1,5/18 ERHL 24 18 1,70 3,5 0,15 0,25 1,5 16 red – –
HI 1,5/18 DIN ERHL 24 18 1,70 3,5 0,15 0,25 1,5 16 black √ –
HI 2,5/8 ERHL 14 8 2,20 4,2 0,15 0,25 2,5 14 blue √ √
HI 2,5/8 F ERHL 14 8 2,20 4,2 0,15 0,25 2,5 14 grey – –
HI 2,5/10 ERHL 16 10 2,20 4,2 0,15 0,25 2,5 14 blue – –
HI 2,5/10 F ERHL 16 10 2,20 4,2 0,15 0,25 2,5 14 grey – –
HI 2,5/12 ERHL 18 12 2,20 4,2 0,15 0,25 2,5 14 blue √ √
HI 2,5/12 F ERHL 18 12 2,20 4,2 0,15 0,25 2,5 14 grey – –
HI 2,5/18 ERHL 24 18 2,20 4,2 0,15 0,25 2,5 14 blue √ √
HI 2,5/18 F ERHL 24 18 2,20 4,2 0,15 0,25 2,5 14 grey – –
HI 4/12 ERHL 20 12 2,80 4,8 0,20 0,30 4 12 grey √ √
HI 4/18 F ERHL 26 18 2,80 4,8 0,20 0,30 4 12 orange – –
HI 6/10 ERHL 18 10 3,50 6,3 0,20 0,30 6 10 black − –
HI 6/10 DIN ERHL 18 10 3,50 6,3 0,20 0,30 6 10 yellow − –
HI 6/10 F ERHL 18 10 3,50 6,3 0,20 0,30 6 10 green − –
HI 6/15 ERHL 23 15 3,50 6,3 0,20 0,30 6 10 black – –
HI 6/15 F ERHL 23 15 3,50 6,3 0,20 0,30 6 10 green − –
HI 6/18 F ERHL 26 18 3,50 6,3 0,20 0,30 6 10 green – –
HI 10/12 F ERHL 22 12 4,50 7,6 0,20 0,40 10 8 brown – –
HI 10/15 ERHL 24 15 4,50 7,3 0,20 0,60 10 8 ivory – –
HI 10/15 DIN ERHL 24 15 4,50 7,3 0,20 0,60 10 8 red – –
HI 10/15 F ERHL 24 15 4,50 7,3 0,20 0,60 10 8 brown – –
HI 10/18 F ERHL 28 18 4,50 7,6 0,20 0,40 10 8 brown – –
HI 16/18 F ERHL 28 18 5,80 8,8 0,20 0,40 16 6 ivory – –
HI 25/22 F ERHL 36 22 7,30 11,2 0,20 0,40 25 4 black – –
HI 35/18 ERHL 30 18 8,30 12,7 0,20 0,40 35 2 beige – –
HI 35/18 DIN ERHL 30 18 8,30 12,7 0,20 0,40 35 2 red √ –
HI 70/20 ERHL 37 20 13,50 16,0 0,40 0,60 70 2/0 yellow – –
HI 95/25 ERHL 44 25 14,50 18,0 0,40 0,60 95 3/0 red – –
HI 120/27 ERHL 48 27 16,50 20,0 0,45 0,70 120 4/0 blue – –
HI 150/32 ERHL 58 32 19,50 23,0 0,50 1,00 150 300 MCM yellow – –

Guide

Insulated cord end terminals, HI...ERHL type
Końcówka aluminiowa podłączona za pomocą podkładki Al.-Cu
Insulated cord end terminals, HI...ERHL type
Końcówka aluminiowa podłączona za pomocą podkładki Al.-Cu
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed eu dictum mi. Quisque vehicula odio nec dolor tempus, eu volutpat odio molestie. Integer at ligula a eros pellentesque molestie non sed ligula. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Vivamus sit amet risus purus. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Praesent feugiat id neque fermentum egestas.

Knowledge

No data

Downloads

Type Name Language Updated at Size File type
Catalog card ERGOM_Koncowki_tulejkowe_izolowane_typu_HI_ERHL_EN.pdf EN 22-09-2025 626.41 KB PDF Download
Catalog card ERGOM_Koncowki_tulejkowe_izolowane_typu_HI_ERHL_PL.pdf PL 22-09-2025 617.97 KB PDF Download
Contact us
