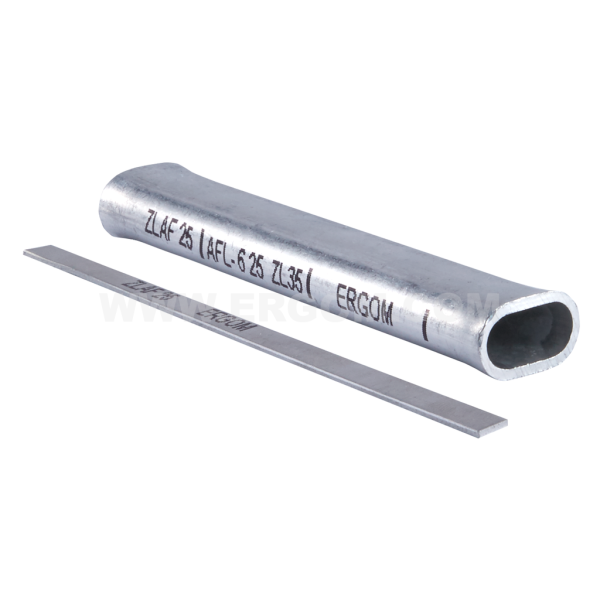

Złączki płasko-owalne z przekładką do przewodów linii napowietrznych AFL, typu ZLAF

Dane główne typoszeregu

Nazwa produktu: Złączki płasko-owalne z przekładką do przewodów linii napowietrznych AFL, typu ZLAF
Kategoria: Do zaciskania
Materiał: Al.
Pokrycie: bez pokrycia
Uwaga!: INSTRUKCJA MONTAŻU: Przewody łączone są na tzw. „zakładkę” poprzez zaprasowanie mechaniczne złączki. Łączone przewody wsunąć do złączki tak aby wystawały na jednakową długość z obu jej stron. Przed wykonaniem zaprasowania pomiędzy żyły przewodu należy wsunąć dołączoną do złączki przekładkę aluminiową, tak aby wystawała na jednakową długość z obu stron złączki. Zaprasowanie należy wykonać w miejscach zaznaczonych na złączce za pomocą matrycy typ KP22-ZL... o rozmiarze gniazda i w ilości zgodnej z poniższą tabelą. Zaprasowanie wykonywane jest naprzemiennie rozpoczynając od środkowego zaznaczenia i przesuwając się na zewnątrz złączki.

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
ZLAF 25	E12KA-01140200202	10	10	szt.	Cena na zapytanie
ZLAF 35	E12KA-01140200302	10	10	szt.	Cena na zapytanie
ZLAF 50	E12KA-01140200402	10	10	szt.	Cena na zapytanie
ZLAF 70	E12KA-01140200502	10	10	szt.	Cena na zapytanie

Wybrane linie: 0

Materiał	Al.
Pokrycie	bez pokrycia
g	1,5
Normy	PN-EN 61284:2002 - spełniają wymagania próby rozciągania określone w pkt. 11.5.1
Wykonanie	BN-86/0325-29 - dotyczy wymiarów

Nazwa	L	s	a	b	D1	D2	G	l	Nr gniazda	Liczba karbów po jednej stronie
ZLAF 25	112	6,5	32	32	16,5	7,5	2	140	ZL 35	3
ZLAF 35	130	8	37	37	19	9	2	160	ZL 50	3
ZLAF 50	184	9	41	41	22	10,5	2	220	ZL 70	4
ZLAF 70	205	11	46	46	26	12,5	2,5	240	ZL 95	4

Typ	Nazwa	Język	Aktualizacja	Rozmiar	Typ pliku
Karta katalogowa	ERGOM_Zlaczki_do_przewodow_linii_napowietrznych_AFL_typu_ZLAF_PL.pdf	PL	04-07-2025	317.43 KB	PDF	Pobierz
Karta katalogowa	ERGOM_Zlaczki_do_przewodow_linii_napowietrznych_AFL_typu_ZLAF_EN.pdf	EN	04-07-2025	297.1 KB	PDF	Pobierz
