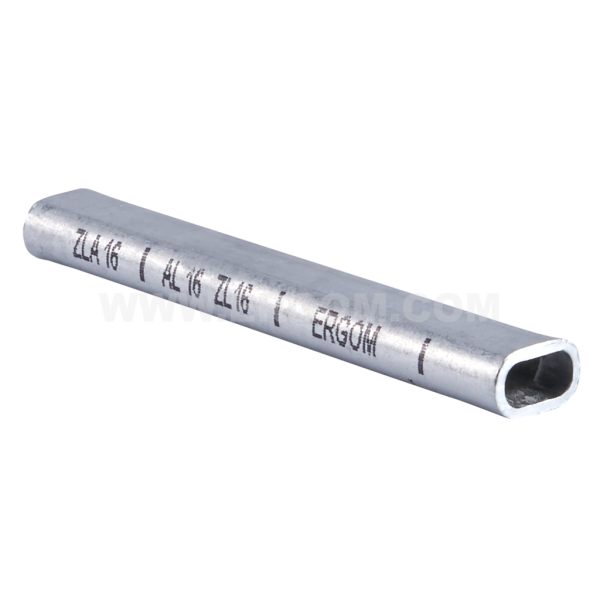

Złączki płasko-owalne do przewodów linii napowietrznych AL, typu ZLA

Dane główne typoszeregu

Nazwa produktu: Złączki płasko-owalne do przewodów linii napowietrznych AL, typu ZLA
Kategoria: Do zaciskania
Materiał: Al.
Pokrycie: bez pokrycia
Uwaga!: INSTRUKCJA MONTAŻU: Przewody łączone są na tzw. "zakładkę" poprzez zaprasowanie mechaniczne złączki. Łączone przewody wsunąć do złączki tak aby wystawały na jednakową długość z obu jej stron. Zaprasowanie należy wykonać w miejscach zaznaczonych na złączce za pomocą matrycy typ KP22-ZL... o rozmiarze gniazda i w ilości zgodnej z poniższą tabelą. Zaprasowywanie wykonywane jest naprzemiennie, zaczynając od zaznaczenia najbliżej środka złączki i przesuwając się w kierunku końca złączki.

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
ZLA 25	E12KA-01140100202	50	10	szt.	Cena na zapytanie
ZLA 35	E12KA-01140100302	50	10	szt.	Cena na zapytanie
ZLA 50	E12KA-01140100402	50	10	szt.	Cena na zapytanie
ZLA 70	E12KA-01140100502	50	10	szt.	Cena na zapytanie
ZLA 95	E12KA-01140100602	50	10	szt.	Cena na zapytanie

Wybrane linie: 0

Materiał	Al.
Pokrycie	bez pokrycia
Normy	PN-EN 61284:2002 - klasa A, połączenia przenoszące naciąg - próba zwarciowa na połączeniach klasy A zgodnie z pkt. 13.5.3.1
Wykonanie	DIN 48217 - dotyczy wymiarów

Nazwa	L	d₁	d₂	Przekrój rm [mm²]	Nr gniazda	Liczba karbów po jednej stronie
ZLA 25	112	14,0	7,0	25	ZL 25	3
ZLA 35	126	16,0	8,0	35	ZL 35	3
ZLA 50	180	19,5	10,0	50	ZL 50	4
ZLA 70	198	22,5	11,5	70	ZL 70	4
ZLA 95	264	26,5	13,5	95	ZL 95	5
