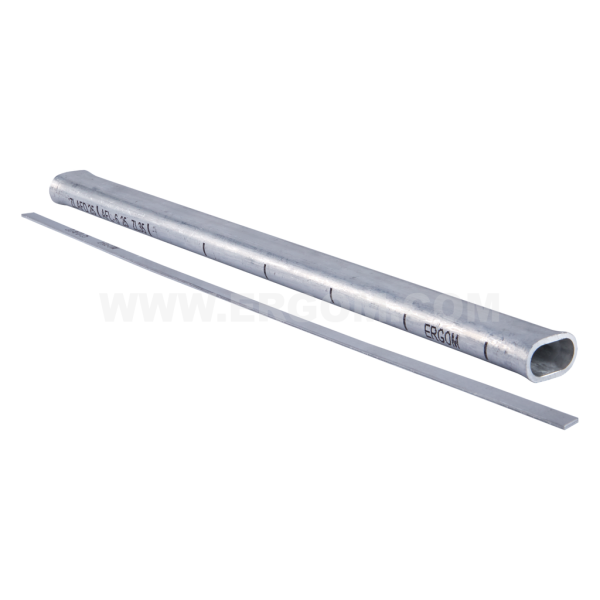

Złączki płasko-owalne długie z przekładką do przewodów linii napowietrznych AFL, typu ZLAFD

Dane główne typoszeregu

Nazwa produktu: Złączki płasko-owalne długie z przekładką do przewodów linii napowietrznych AFL, typu ZLAFD
Kategoria: Do zaciskania
Materiał: Al.
Pokrycie: bez pokrycia
Uwaga!: INSTRUKCJA MONTAŻU: Przewody łączone są na tzw. "zakładkę" poprzez zaprasowanie mechaniczne złączki. Łączone przewody wsunąć do złączki tak aby wystawały na jednakową długość z obu jej stron. Przed wykonaniem zaprasowania pomiędzy żyły przewodu należy wsunąć dołączoną do złączki przekładkę aluminiową, tak aby wystawała na jednakową długość z obu stron złączki. Zaprasowanie należy wykonać w miejscach zaznaczonych na złączce za pomocą matrycy typ KP22-ZL... o rozmiarze gniazda i w ilości zgodnej z poniższą tabelą. Zaprasowanie wykonywane jest naprzemiennie rozpoczynając od środkowego zaznaczenia i przesuwając się na zewnątrz złączki.

Cechy i korzyści

Opis produktu

Oferta

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
ZLAFD 25	E12KA-01140300202	10	10	szt.	Cena na zapytanie
ZLAFD 35	E12KA-01140300302	10	10	szt.	Cena na zapytanie
ZLAFD 50	E12KA-01140300402	10	10	szt.	Cena na zapytanie
ZLAFD 70	E12KA-01140300502	10	10	szt.	Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał	Al.
Pokrycie	bez pokrycia
g	1,5
Normy	PN-EN 61284:2002 - klasa A, połączenia przenoszące naciąg - próba zwarciowa na połączeniach klasy A zgodnie z pkt. 13.5.3.1
Wykonanie	BN-86/0325-29 - dotyczy wymiarów

Nazwa	L	s	a	b	D1	D2	G	l	Nr gniazda	Liczba karbów po jednej stronie
ZLAFD 25	270	6,5	36	36	16,5	7,5	2	310	ZL 35	7
ZLAFD 35	306	8	36	72	19	9	2	350	ZL 50	7
ZLAFD 50	380	9	40	80	22	10,5	2	430	ZL 70	8
ZLAFD 70	462	11	44	132	26	12,5	2,5	520	ZL 95	8
