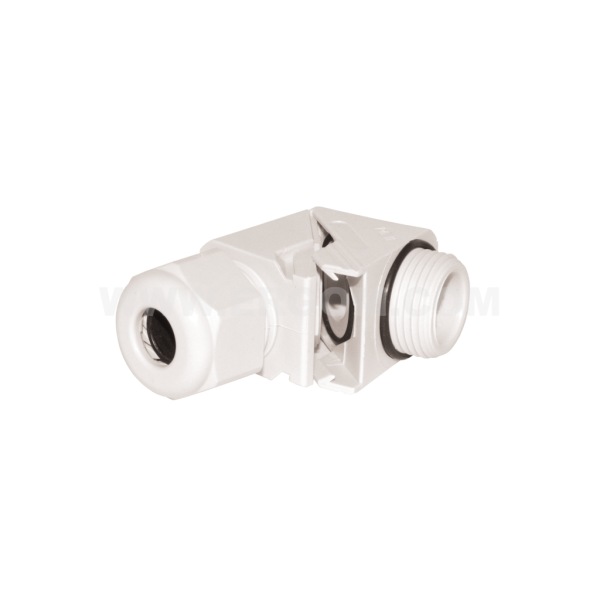

Wyprowadzenie kątowe typu KDD, KDD...M

Wyprowadzenie kątowe typu KDD, KDD...M

Dane główne typoszeregu

Nazwa produktu: Wyprowadzenie kątowe typu KDD, KDD...M
Kategoria: Z tworzywa sztucznego
Materiał: poliamid 6; o-ring - NBR; uszczelka - NBR
Kolor: szary (RAL 7035)
Temperatura pracy [°C]: -20 ÷ +80
Klasa palności: UL 94 V2
Stopień ochrony: IP68
Uwaga!: Nakrętki do wyprowadzenia kątowego należy zamawiać oddzielnie.

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm	Ilość [jm]
KDD 9	E03DK-02160200103	1	1	szt.	Cena na zapytanie
KDD 11	E03DK-02160200203	1	1	szt.	Cena na zapytanie
KDD 16	E03DK-02160200403	1	1	szt.	Cena na zapytanie
KDD 21	E03DK-02160200503	1	1	szt.	Cena na zapytanie
KDD 29	E03DK-02160200603	1	1	szt.	Cena na zapytanie
KDD 16M	E03DK-02160400103	1	1	szt.	Cena na zapytanie
KDD 20M	E03DK-02160400203	1	1	szt.	Cena na zapytanie
KDD 25M	E03DK-02160400303	1	1	szt.	Cena na zapytanie
KDD 32M	E03DK-02160400403	1	1	szt.	Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał	poliamid 6; o-ring - NBR; uszczelka - NBR
Bezhalogenowe	tak
Kolor	szary (RAL 7035)
Temperatura pracy [°C]	-20 ÷ +80
Stopień ochrony	IP68
Klasa palności	UL 94 V2
Normy	PN-EN 62444; typ A

Nazwa	Gwint M	Gwint PG	Średnica zewnętrzna przewodu [mm]	E	H	L	l	Pod klucz A
KDD 9	-	PG9	4÷8	8	23,0	45	19	19
KDD 11	-	PG11	5÷10	8	27,0	50	22	22
KDD 16	-	PG16	10÷14	10	32,5	59	27	27
KDD 21	-	PG21	13÷18	11	40,0	73	33	33
KDD 29	-	PG29	18÷25	11	51,5	91	42	42
KDD 16M	M16x1,5	-	4 ÷ 8	8	23,0	45	19	19
KDD 20M	M20x1,5	-	6 ÷ 12	9	30,5	57	24	24
KDD 25M	M25x1,5	-	13 ÷ 18	11	40,0	73	33	33
KDD 32M	M32x1,5	-	18 ÷ 25	11	51,5	91	42	42

Poradnik

Wyprowadzenie kątowe typu KDD, KDD...M

Wiedza

Brak danych

Pliki do pobrania

Typ	Nazwa	Język	Aktualizacja	Rozmiar	Typ pliku
Karta katalogowa	ERGOM_Wyprowadzenie_katowe_typu_KDD_KDD_M_PL.pdf	PL	22-09-2025	251.45 KB	PDF	Pobierz
Karta katalogowa	ERGOM_Wyprowadzenie_katowe_typu_KDD_KDD_M_EN.pdf	EN	22-09-2025	234.43 KB	PDF	Pobierz
