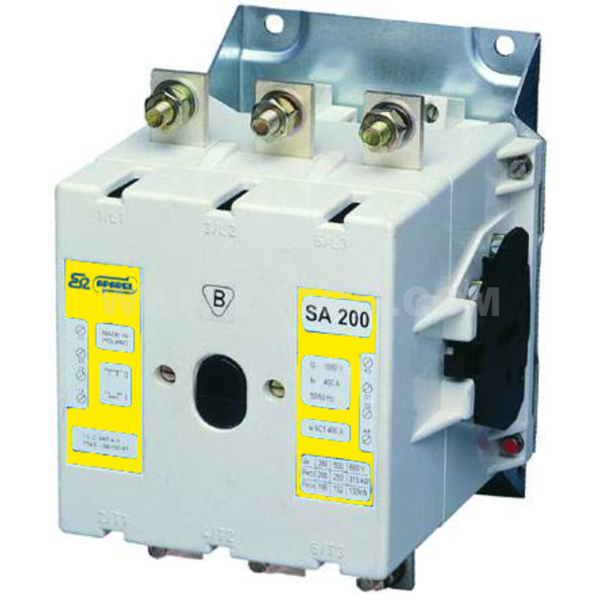

Styczniki SA

Dane główne typoszeregu

Nazwa produktu: Styczniki SA
Kategoria: Styczniki SA

Cechy i korzyści

Opis produktu

Oferta

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
SA132 2Z+2R 230V 50HZ	A53AA-01010107100	1	1	szt.	Cena na zapytanie
SA132 6Z+6R 500V 50HZ	A53AA-01010108300	1	1	szt.	Cena na zapytanie
SA110M 2Z+2R 230V 50HZ	A53AA-01010200900	1	1	szt.	Cena na zapytanie
SA90M 2Z+2R 400V 50HZ	A53AA-01010203300	1	1	szt.	Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Wartości graniczne napięcia zasilającego dla włączania stycznika	0,85...1,1 U<sub>s</sub>
Wartości graniczne napięcia zasilającego dla wyłączania stycznika	0,75...0,2 U<sub>s</sub>
Mechaniczna trwałość łączeniowa w kategorii użytkowania AC3 [cykle]	5x105
Mechaniczna trwałość łączeniowa w kategorii użytkowania AC4 [cykle]	5x104
Typ wkładki bezpiecznikowej przy spodziewanym prądzie zwarciowym	10
Znamionowa częstotliwość łączeń w kategorii AC1 [ł/h]	600
Znamionowa częstotliwość łączeń w kategorii AC2 [ł/h]	150
Znamionowa częstotliwość łączeń w kategorii AC3 [ł/h]	300
Znamionowa częstotliwość łączeń w kategorii AC4 [ł/h]	150
Znamionowy prąd łączeniowy w kategorii AC15 dla napięcia znamionowego 230V [A]	6
Znamionowy prąd łączeniowy w kategorii AC15 dla napięcia znamionowego 400V [A]	4
Znamionowy prąd łączeniowy w kategorii AC15 dla napięcia znamionowego 500V [A]	2
Znamionowy prąd łączeniowy w kategorii DC13 dla napięcia znamionowego 48V [A]	6
Znamionowy prąd łączeniowy w kategorii DC13 dla napięcia znamionowego 110V [A]	1,5
Znamionowy prąd łączeniowy w kategorii DC13 dla napięcia znamionowego 220V [A]	0,5
Napięcie znamionowe izolacji U_i [V]	500
Napięcie znamionowe izolacji U_i torów głównych[V]	1000
Liczba biegunów	3
Napięcie znamionowe izolacji U_i torów pomocniczych [V]	500
Prąd znamionowy ciągły I_n 40°C [A]	10

Nazwa	D	A	B	C	G	Czas otwierania styków stycznika [ms]	Moc znamionowa baterii kondensatorów dla napięcia znamionowego 400V [kVar]	Moc znamionowa silnika baterii kondensatorów dla napięcia znamionowego 690V [kVar]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC2/AC3 dla napięcia znamionowego 230V [kW]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC2/AC3 dla napięcia znamionowego 400V [kW]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC2/AC3 dla napięcia znamionowego 500V [kW]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC2/AC3 dla napięcia znamionowego 690V [kW]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC4 dla napięcia znamionowego 400V [kW]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC4 dla napięcia znamionowego 500V [kW]	Moc znamionowa silnika klatkowego w kategorii użytkowania AC4 dla napięcia znamionowego 690V [kW]	Pobór mocy przez cewkę stycznika przy włączaniu [VA]	Pobór mocy przez cewkę stycznika przy trzymaniu [VA]	Prąd przeciążeniowy 10 sekundowy [A]	Prąd przeciążeniowy 1 sekundowy [A]	Przekroje przewodów przyłączeniowych okrągłych zakończonych końcówką kablową (min/max) [mm²]	Przekroje elastycznych szyn prądowych [mm]	Typ wkładki bezpiecznikowej dla koordynacji 1 [A]	Typ wkładki bezpiecznikowej dla koordynacji 2 [A]	Napięcie sterownicze (min/max) (50 Hz) [V]	Prąd łączeniowy l_e AC1 55°C [A]	Zaciski śrubowe	Prąd znamionowy ciągły I_n 40°C torów głównych [A]
SA132 2Z+2R 230V 50HZ	-	25	48	195	M10	8 ÷ 12	110	130	75	132	160	200	85	105	105	2200	140	2000	2500	50 / 120	2(25 x2)	315	200	230	230	M10	250
SA132 6Z+6R 500V 50HZ	-	25	48	195	M10	8 ÷ 12	110	130	75	132	160	200	85	105	105	2200	140	2000	2500	50 / 120	2(25 x2)	315	200	500	230	M10	250
SA110M 2Z+2R 230V 50HZ	154	25	48	144	M10	7 ÷ 13	90	90	65	110	145	132	75	90	90	770	44	1640	2000	50 / 95	2(25 x2)	250	200	230	200	M10	220
SA90M 2Z+2R 400V 50HZ	148	20	42	138	M8	7 ÷ 13	75	75	55	90	110	132	45	55	75	770	44	1440	1700	50 / 95	2(20 x2)	250	160	400	180	M8	200

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ	Nazwa	Język	Aktualizacja	Rozmiar	Typ pliku
Karta katalogowa	ERGOM_Styczniki_SA_PL.pdf	PL	15-05-2025	252 KB	PDF	Pobierz
Karta katalogowa	ERGOM_Styczniki_SA_EN.pdf	EN	15-05-2025	223.38 KB	PDF	Pobierz
