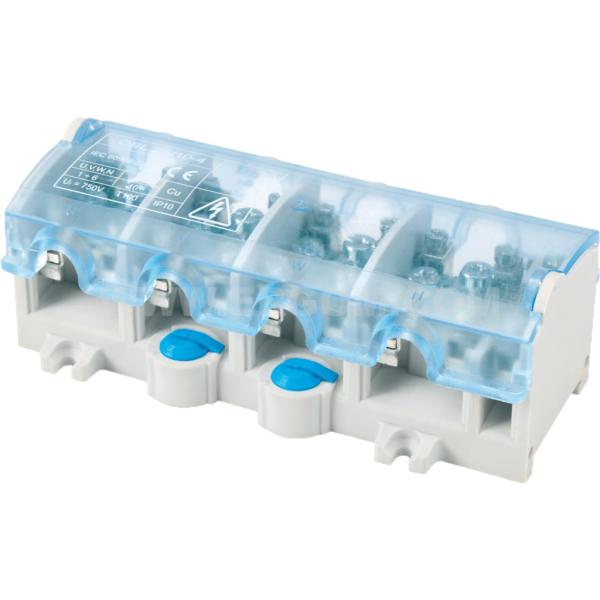

Odgałęźniki instalacyjne typu OBL...-4

Odgałęźniki instalacyjne typu OBL...-4

Dane główne typoszeregu

Nazwa produktu
Odgałęźniki instalacyjne typu OBL...-4
Kategoria
Złączki wielotorowe
Temperatura otoczenia [°C]
-25 ÷ +100
Normy
PN-EN 60998-2-1 PN-EN 60947-7-1 Znak bezpieczeństwa „B”

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
OBL 25/10-4 R35RW-01040000603 10 10 szt. Cena na zapytanie
OBL 25/16-4 R35RW-01040000703 10 10 szt. Cena na zapytanie
OBL 35/25-4 R35RW-01040000803 10 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Napięcie izolacji [V] 750
Kolor korpusu szary
Kolor pokrywy niebieski
Materiał korpusu poliamid
Materiał pokrywy poliwęglan przezroczysty
Materiał zacisku stal – pokrycie Zn5
Materiał toru prądowego mosiądz - pokrycie SN6
Temperatura otoczenia [°C] -25 ÷ +100
Normy PN-EN 60998-2-1 PN-EN 60947-7-1 Znak bezpieczeństwa „B”
Nazwa Przekrój znamionowy toru głównego [mm²] Przekroje przewodów drut/linka toru głównego [mm²] Prąd ciągły toru głównego [A] Długość odizolowania toru głównego [mm] Przekrój znamionowy toru odgałęźnego [mm²] Przekroje przewodów drut/linka toru odgałęźnego [mm²] Prąd ciągły toru odgałęźnego [A] Długość odizolowania toru odgałęźnego [mm] Maksymalny moment dokręcenia [Nm] (1) / (2) S W D
OBL 25/10-4 25 25/16 101 20 10 10/6 57 15 2,0/1,2 59 51 134
OBL 25/16-4 25 25/16 101 21 16 16/10 76 17 2,0/2,0 64 58 157
OBL 35/25-4 35 35/25 125 27 25 25/6 101 17 2,0/2,0 64 58 157

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Odgalezniki_instalacyjne_OBL_czterotorowe_PL.pdf PL 15-05-2025 295.81 KB PDF Pobierz
Karta katalogowa ERGOM_Odgalezniki_instalacyjne_OBL_czterotorowe_EN.pdf EN 15-05-2025 280.24 KB PDF Pobierz
