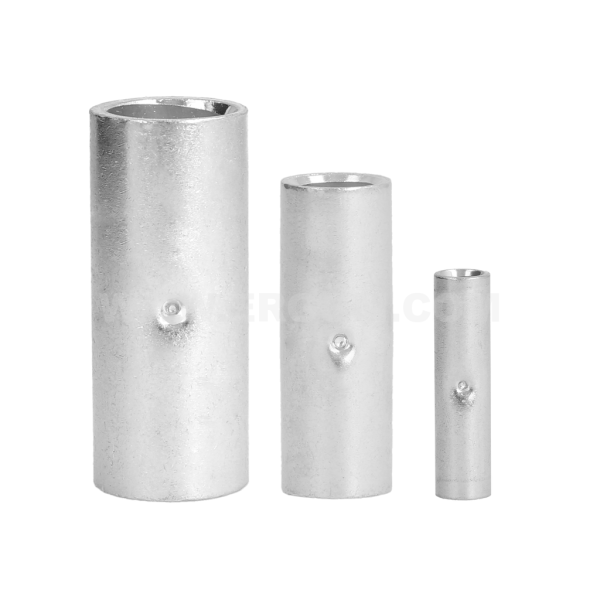

Łączniki kablowe rurowe typu CKL do kabli skompresowanych

Dane główne typoszeregu

Nazwa produktu: Łączniki kablowe rurowe typu CKL do kabli skompresowanych
Kategoria: Rurowe Cu do kabli skompresowanych
Materiał: Cu
Pokrycie: cynowane galwanicznie
Uwaga!: Żyły sektorowe (sm) muszą zostać przeformowane “na okrągło”. W publikacjach i dokumentacji technicznej producentów kabli i przewodów, można spotkać również oznaczenie RMV jako żyły okrągłej wielodrutowej zagęszczonej. Do zaprasowywania łączników typu CKL na żyłach RMC/RMV dedykowane są matryce typu KP22-C.

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
CKL 10	E11KM-05060200200	50	50	szt.	Cena na zapytanie
CKL 16	E11KM-05060200300	50	50	szt.	Cena na zapytanie
CKL 25	E11KM-05060200400	50	50	szt.	Cena na zapytanie
CKL 35	E11KM-05060200500	50	50	szt.	Cena na zapytanie
CKL 50	E11KM-05060200600	25	25	szt.	Cena na zapytanie
CKL 70	E11KM-05060200700	25	25	szt.	Cena na zapytanie
CKL 95	E11KM-05060200800	25	25	szt.	Cena na zapytanie
CKL 120	E11KM-05060200900	25	25	szt.	Cena na zapytanie
CKL 150	E11KM-05060201000	10	10	szt.	Cena na zapytanie
CKL 185	E11KM-05060201100	10	10	szt.	Cena na zapytanie
CKL 240	E11KM-05060201200	10	10	szt.	Cena na zapytanie

Wybrane linie: 0

Materiał	Cu
Pokrycie	cynowane galwanicznie
Normy	PN-EN IEC 61238-1-1:2020-06 PN-EN IEC 61238-1-3:2020-01 - wytrzymałość mechaniczna klasa 1 - wytrzymałość elektyczna klasa A dla przekrojów 25 – 240 mm²
Certyfikat UL	E475284 (zgodnie z tabelą karty katalogowej)

Nazwa	d	D	L	Przekrój rmc [mm²]	Nr gniazda	Liczba zaciśnięć
CKL 10	4,2	6,2	30	10	C10	1-1
CKL 16	5,5	7,7	30	16	C16	1-1
CKL 25	6,6	9	30	25	C25	1-1
CKL 35	7,7	10,6	32	35	C35	1-1
CKL 50	9,2	12,4	32	50	C50	1-1
CKL 70	11	14,6	48	70	C70	1-1
CKL 95	13	17	48	95	C95	1-1
CKL 120	14,5	19	50	120	C120	1-1
CKL 150	16,2	21	52	150	C150	2-2
CKL 185	18	23	56	185	C185	2-2
CKL 240	20,6	26	58	240	C240	2-2

Typ	Nazwa	Język	Aktualizacja	Rozmiar	Typ pliku
Karta katalogowa	ERGOM_Laczniki_rurowe_do_kabli_skompresowanych_CKL_PL.pdf	PL	04-07-2025	434.39 KB	PDF	Pobierz
Karta katalogowa	ERGOM_Laczniki_rurowe_do_kabli_skompresowanych_CKL_EN.pdf	EN	04-07-2025	440.46 KB	PDF	Pobierz
