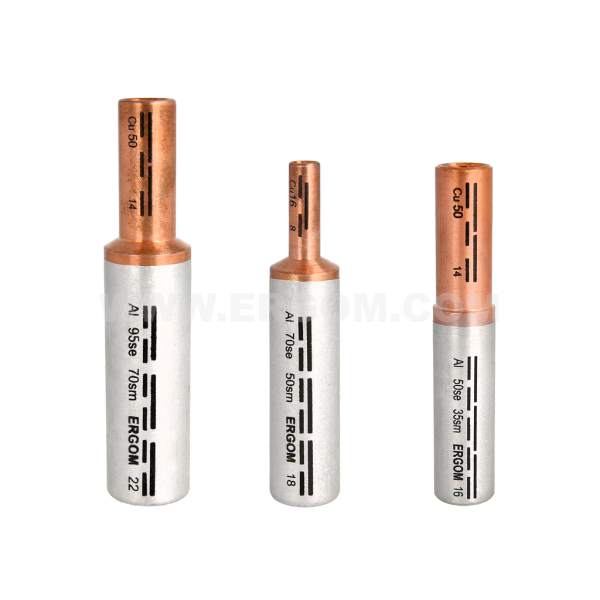

Łączniki kablowe rurowe aluminiowo-miedziane do żył sektorowych typu LMANS

Łączniki kablowe rurowe aluminiowo-miedziane do żył sektorowych typu LMANS

Dane główne typoszeregu

Nazwa produktu
Łączniki kablowe rurowe aluminiowo-miedziane do żył sektorowych typu LMANS
Kategoria
Łączniki
Materiał
Al-Cu
Pokrycie
bez pokrycia
Uwaga!
- żyły sektorowe części Cu muszą zostać przeformowane „na okrągło”; - żyły sektorowe części Al nie wymagają przeformowywania „na okrągło”; - wypełnione smarem kontaktowym wewnątrz Al części rurowej; - pakowane w osobny worek foliowy.

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
LMANS 50/16 E13KC-01080001000 10 10 szt. Cena na zapytanie
LMANS 50/25 E13KC-01080001100 10 10 szt. Cena na zapytanie
LMANS 50/35 E13KC-01080001200 10 10 szt. Cena na zapytanie
LMANS 50/50 E13KC-01080001300 10 10 szt. Cena na zapytanie
LMANS 70/16 E13KC-01080001400 10 10 szt. Cena na zapytanie
LMANS 70/25 E13KC-01080001500 10 10 szt. Cena na zapytanie
LMANS 70/35 E13KC-01080001600 10 10 szt. Cena na zapytanie
LMANS 70/50 E13KC-01080001700 10 10 szt. Cena na zapytanie
LMANS 70/70 E13KC-01080001800 10 10 szt. Cena na zapytanie
LMANS 70/95 E13KC-01080001900 10 10 szt. Cena na zapytanie
LMANS 70/120 E13KC-01080002000 10 10 szt. Cena na zapytanie
LMANS 95/16 E13KC-01080002100 10 10 szt. Cena na zapytanie
LMANS 95/25 E13KC-01080002200 10 10 szt. Cena na zapytanie
LMANS 95/35 E13KC-01080002300 10 10 szt. Cena na zapytanie
LMANS 95/50 E13KC-01080002400 10 10 szt. Cena na zapytanie
LMANS 95/70 E13KC-01080002500 10 10 szt. Cena na zapytanie
LMANS 95/95 E13KC-01080002600 10 10 szt. Cena na zapytanie
LMANS 95/120 E13KC-01080002700 10 10 szt. Cena na zapytanie
LMANS 120/16 E13KC-01080002800 10 10 szt. Cena na zapytanie
LMANS 120/25 E13KC-01080002900 10 10 szt. Cena na zapytanie
LMANS 120/35 E13KC-01080003000 10 10 szt. Cena na zapytanie
LMANS 120/50 E13KC-01080003100 10 10 szt. Cena na zapytanie
LMANS 120/70 E13KC-01080003200 10 10 szt. Cena na zapytanie
LMANS 120/95 E13KC-01080003300 10 10 szt. Cena na zapytanie
LMANS 120/120 E13KC-01080003400 10 10 szt. Cena na zapytanie
LMANS 150/16 E13KC-01080003500 10 10 szt. Cena na zapytanie
LMANS 150/25 E13KC-01080003600 10 10 szt. Cena na zapytanie
LMANS 150/35 E13KC-01080003700 10 10 szt. Cena na zapytanie
LMANS 150/50 E13KC-01080003800 10 10 szt. Cena na zapytanie
LMANS 150/70 E13KC-01080004000 10 10 szt. Cena na zapytanie
LMANS 150/95 E13KC-01080004100 10 10 szt. Cena na zapytanie
LMANS 150/120 E13KC-01080004200 10 10 szt. Cena na zapytanie
LMANS 150/150 E13KC-01080004300 10 10 szt. Cena na zapytanie
LMANS 185/25 E13KC-01080004380 10 10 szt. Cena na zapytanie
LMANS 185/35 E13KC-01080004390 10 10 szt. Cena na zapytanie
LMANS 185/50 E13KC-01080004400 10 10 szt. Cena na zapytanie
LMANS 185/70 E13KC-01080004500 10 10 szt. Cena na zapytanie
LMANS 185/95 E13KC-01080004600 10 10 szt. Cena na zapytanie
LMANS 185/120 E13KC-01080004700 10 10 szt. Cena na zapytanie
LMANS 185/150 E13KC-01080004800 10 10 szt. Cena na zapytanie
LMANS 185/185 E13KC-01080004900 10 10 szt. Cena na zapytanie
LMANS 240/50 E13KC-01080005000 10 10 szt. Cena na zapytanie
LMANS 240/70 E13KC-01080005100 10 10 szt. Cena na zapytanie
LMANS 240/95 E13KC-01080005200 10 10 szt. Cena na zapytanie
LMANS 240/120 E13KC-01080005300 10 10 szt. Cena na zapytanie
LMANS 240/150 E13KC-01080005400 10 10 szt. Cena na zapytanie
LMANS 240/185 E13KC-01080005500 10 10 szt. Cena na zapytanie
LMANS 240/240 E13KC-01080005600 10 10 szt. Cena na zapytanie
LMANS 300/150 E13KC-01080005700 1 10 szt. Cena na zapytanie
LMANS 300/185 E13KC-01080005800 1 10 szt. Cena na zapytanie
LMANS 300/240 E13KC-01080005900 1 10 szt. Cena na zapytanie
LMANS 300/300 E13KC-01080006000 1 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał Al-Cu
Pokrycie bez pokrycia
Liczba zaciśnięć - szerokie Al 3
Wykonanie DIN 46235 – dotyczy średnic części rurowej (Cu) DIN 46329 – dotyczy średnicy zewnętrznej części rurowej (Al)
Nazwa L D1 d2 D2 Przekrój Al se [mm²] Przekrój Al sm [mm²] Przekrój Cu rm/sm [mm²] Nr gniazda Al Liczba zaciśnięć - wąskie Al Nr gniazda Cu Liczba zaciśnięć - szerokie Cu Liczba zaciśnięć - wąskie Cu
LMANS 50/16 77 16,0 5,6 8,4 50 35 16 16 5 8 1 2
LMANS 50/25 77 16,0 7,0 9,9 50 35 25 16 5 10 1 2
LMANS 50/35 77 16,0 8,2 12,4 50 35 35 16 5 12 1 2
LMANS 50/50 86 16,0 10,0 14,3 50 35 50 16 5 14 2 3
LMANS 70/16 87 18,5 5,6 8,4 70 50 16 18 6 8 1 2
LMANS 70/25 87 18,5 7,0 9,9 70 50 25 18 6 10 1 2
LMANS 70/35 87 18,5 8,2 12,4 70 50 35 18 6 12 2 2
LMANS 70/50 96 18,5 10,0 14,3 70 50 50 18 6 14 2 3
LMANS 70/70 96 18,5 11,5 16,3 70 50 70 18 6 16 2 3
LMANS 70/95 102 18,5 13,5 18,8 70 50 95 18 6 18 2 4
LMANS 70/120 102 18,5 13,5 20,8 70 50 120 18 6 20 2 4
LMANS 95/16 93 22,0 5,6 8,4 95 70 16 22 6 8 1 2
LMANS 95/25 93 22,0 7,0 9,9 95 70 25 22 6 10 1 2
LMANS 95/35 93 22,0 8,2 12,4 95 70 35 22 6 12 1 2
LMANS 95/50 102 22,0 10,0 14,3 95 70 50 22 6 14 2 3
LMANS 95/70 102 22,0 11,5 16,3 95 70 70 22 6 16 2 3
LMANS 95/95 108 22,0 13,5 18,8 95 70 95 22 6 18 2 4
LMANS 95/120 108 22,0 15,5 20,8 95 70 120 22 6 20 2 4
LMANS 120/16 93 23,0 5,6 8,4 120 95 16 22 6 8 1 2
LMANS 120/25 93 23,0 7,0 9,9 120 95 25 22 6 10 1 2
LMANS 120/35 93 23,0 8,2 12,4 120 95 35 22 6 12 1 2
LMANS 120/50 102 23,0 10,0 14,3 120 95 50 22 6 14 2 3
LMANS 120/70 102 23,0 11,5 16,3 120 95 70 22 6 16 2 3
LMANS 120/95 108 23,0 13,5 18,8 120 95 95 22 6 18 2 4
LMANS 120/120 108 23,0 15,5 20,8 120 95 120 22 6 20 2 4
LMANS 150/16 97 25,0 5,6 8,4 150 120 16 25 6 8 1 2
LMANS 150/25 97 25,0 7,0 9,9 150 120 25 25 6 10 1 2
LMANS 150/35 97 25,0 8,2 12,4 150 120 35 25 6 12 1 2
LMANS 150/50 106 25,0 10,0 14,3 150 120 50 25 6 14 2 3
LMANS 150/70 106 25,0 11,5 16,3 150 120 70 25 6 16 2 3
LMANS 150/95 112 25,0 13,5 18,8 150 120 95 25 6 18 2 4
LMANS 150/120 112 25,0 15,5 20,8 150 120 120 25 6 20 2 4
LMANS 150/150 112 25,0 17,0 23,3 150 120 150 25 6 22 2 4
LMANS 185/25 100 28,5 7,0 9,9 185 150 25 28 6 10 1 2
LMANS 185/35 100 28,5 8,2 12,4 185 150 35 28 6 12 1 2
LMANS 185/50 109 28,5 10,0 14,3 185 150 50 28 6 14 1 3
LMANS 185/70 109 28,5 11,5 16,3 185 150 70 28 6 16 2 3
LMANS 185/95 115 28,5 13,5 18,8 185 150 95 28 6 18 2 4
LMANS 185/120 115 28,5 15,5 20,8 185 150 120 28 6 20 2 4
LMANS 185/150 115 28,5 17,0 23,3 185 150 150 28 6 22 2 4
LMANS 185/185 120 28,5 19,0 25,3 185 150 185 28 6 25 2 5
LMANS 240/50 121 32,0 10,0 14,3 240 185 50 32 8 14 2 3
LMANS 240/70 121 32,0 11,5 16,3 240 185 70 32 8 16 2 3
LMANS 240/95 127 32,0 13,5 18,8 240 185 95 32 8 18 2 3
LMANS 240/120 127 32,0 15,5 20,8 240 185 120 32 8 20 2 4
LMANS 240/150 127 32,0 17,0 23,3 240 185 150 32 8 22 2 4
LMANS 240/185 132 32,0 19,0 25,3 240 185 185 32 8 25 2 5
LMANS 240/240 132 32,0 21,5 28,7 240 185 240 32 8 28 2 5
LMANS 300/150 130 34,0 17,0 23,3 300 240 150 34 8 22 2 4
LMANS 300/185 132 34,0 19,0 25,3 300 240 185 34 8 25 2 5
LMANS 300/240 132 34,0 21,5 28,7 300 240 240 34 8 28 2 5
LMANS 300/300 135 34,0 24,5 32,0 300 240 300 34 8 32 2 6

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Laczniki_aluminiowo-miedziane_do_zyl_sektorowych_typu_LMANS_PL.pdf PL 05-09-2025 398.24 KB PDF Pobierz
Karta katalogowa ERGOM_Laczniki_aluminiowo-miedziane_do_zyl_sektorowych_typu_LMANS_EN.pdf EN 05-09-2025 379.17 KB PDF Pobierz
