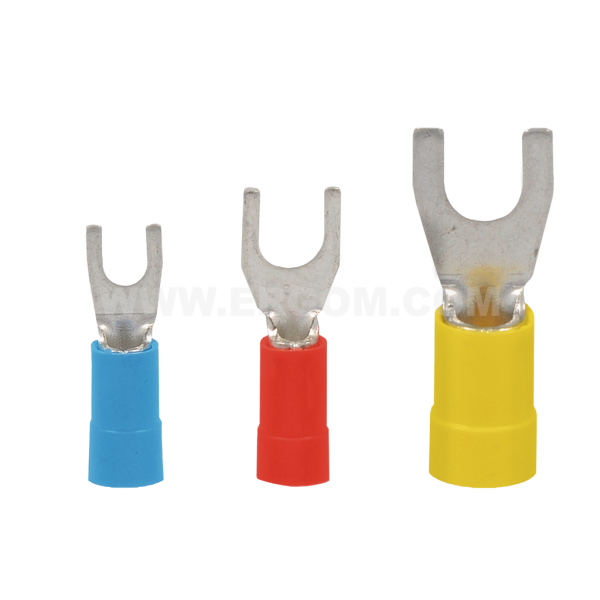

Końcówki kablowe widełkowe izolowane typu KWI

Dane główne typoszeregu

Nazwa produktu: Końcówki kablowe widełkowe izolowane typu KWI
Kategoria: Izolacja z poliamidu PA
Temperatura pracy [°C]: -30 ÷ +95
Pokrycie: cynowane galwanicznie
Materiał: Cu
Izolacja: poliamid 6.6

Cechy i korzyści

końcówka oczkowa Cu w wersji ekonomicznej z pokryciem galwanicznym cyną i otworem inspekcyjnym,

ostrza zaprojektowane do przecinania kabli Al do Ø 22 mm i Cu do Ø 18 mm

klasa szczelności wystarczająca dla zastosowań wnętrzowych w pomieszczeniach suchych

szeroki zakres średnic przewodów: od 2,5 do 3,5 mm

Opis produktu

Końcówka oczkowa Cu w wersji ekonomicznej z pokryciem galwanicznym cyną i otworem inspekcyjnym. Końcówka oczkowa Cu w wersji ekonomicznej z pokryciem galwanicznym cyną i otworem inspekcyjnym. Końcówka oczkowa Cu w wersji ekonomicznej z pokryciem galwanicznym cyną i otworem inspekcyjnym. Końcówka oczkowa Cu w wersji ekonomicznej z pokryciem galwanicznym cyną i otworem inspekcyjnym. Końcówka oczkowa Cu w wersji ekonomicznej z pokryciem galwanicznym cyną i otworem inspekcyjnym.

Oferta

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
KWI 0,5/2	E09KO-02030100101	2	100	opak.	Cena na zapytanie
KWI 0,5/3	E09KO-02030100301	2	100	opak.	Cena na zapytanie
KWI 0,5/3,5	E09KO-02030100401	2	100	opak.	Cena na zapytanie
KWI 0,5/4	E09KO-02030100501	2	100	opak.	Cena na zapytanie
KWI 0,5/5	E09KO-02030100601	2	100	opak.	Cena na zapytanie
KWI 1/2,5	E09KO-02030100700	10	100	opak.	Cena na zapytanie
KWI 1/3	E09KO-02030100800	2	100	opak.	Cena na zapytanie
KWI 1/3,5	E09KO-02030100900	2	100	opak.	Cena na zapytanie
KWI 1/4	E09KO-02030101000	2	100	opak.	Cena na zapytanie
KWI 1/5	E09KO-02030101100	2	100	opak.	Cena na zapytanie
KWI 1/6	E09KO-02030101200	2	100	opak.	Cena na zapytanie
KWI 1/8	E09KO-02030101300	10	100	opak.	Cena na zapytanie
KWI 1/10	E09KO-02030101400	10	100	opak.	Cena na zapytanie
KWI 2,5/3	E09KO-02030101500	2	100	opak.	Cena na zapytanie
KWI 2,5/3,5	E09KO-02030101600	2	100	opak.	Cena na zapytanie
KWI 2,5/4	E09KO-02030101700	2	100	opak.	Cena na zapytanie
KWI 2,5/5	E09KO-02030101800	2	100	opak.	Cena na zapytanie
KWI 2,5/6	E09KO-02030101900	2	100	opak.	Cena na zapytanie
KWI 2,5/8	E09KO-02030102000	2	100	opak.	Cena na zapytanie
KWI 2,5/10	E09KO-02030102100	10	100	opak.	Cena na zapytanie
KWI 2,5/12	E09KO-02030102200	10	100	opak.	Cena na zapytanie
KWI 6/3,5	E09KO-02030102300	10	100	opak.	Cena na zapytanie
KWI 6/4	E09KO-02030102400	2	100	opak.	Cena na zapytanie
KWI 6/5	E09KO-02030102500	2	100	opak.	Cena na zapytanie
KWI 6/6	E09KO-02030102600	2	100	opak.	Cena na zapytanie
KWI 6/8	E09KO-02030102700	2	100	opak.	Cena na zapytanie
KWI 6/10	E09KO-02030102800	10	100	opak.	Cena na zapytanie
KWI 10/5	E09KO-02030102900	100	100	szt.	Cena na zapytanie
KWI 10/5	E09KO-02030102902	20	10	szt.	Cena na zapytanie
KWI 10/6	E09KO-02030103000	100	100	szt.	Cena na zapytanie
KWI 10/6	E09KO-02030103002	20	10	szt.	Cena na zapytanie
KWI 10/8	E09KO-02030103100	100	100	szt.	Cena na zapytanie
KWI 10/8	E09KO-02030103102	20	10	szt.	Cena na zapytanie
KWI 10/10	E09KO-02030103200	100	100	szt.	Cena na zapytanie
KWI 10/10	E09KO-02030103202	20	10	szt.	Cena na zapytanie
KWI 16/5	E09KO-02030103300	100	100	szt.	Cena na zapytanie
KWI 16/5	E09KO-02030103302	20	10	szt.	Cena na zapytanie
KWI 16/6	E09KO-02030103400	100	100	szt.	Cena na zapytanie
KWI 16/6	E09KO-02030103402	20	10	szt.	Cena na zapytanie
KWI 16/8	E09KO-02030103500	100	100	szt.	Cena na zapytanie
KWI 16/8	E09KO-02030103502	20	10	szt.	Cena na zapytanie
KWI 16/10	E09KO-02030103600	100	100	szt.	Cena na zapytanie
KWI 16/10	E09KO-02030103602	20	10	szt.	Cena na zapytanie
KWI 1/4 W	E09KO-02030200100	2	100	opak.	Cena na zapytanie
KWI 2,5/4 W	E09KO-02030200400	2	100	opak.	Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Izolacja	poliamid 6.6
Materiał	Cu
Pokrycie	cynowane galwanicznie
Temperatura pracy [°C]	-30 ÷ +95
Wykonanie	DIN 46237 - dotyczy tylko części rurkowej
Świadectwo uznania typu PRS	TE/1137/880567/25

Nazwa	Kolor Izolacji	Otwór pod śrubę	Wykonanie	DIN	d	s	a	E	W	Przekrój [mm²]
KWI 0,5/2	żółty	M 2	A	–	1,0	0,5	4	12,0	5,0	0,2÷0,5
KWI 0,5/3	żółty	M 3	A	–	1,0	0,5	4	12,0	5,0	0,2÷0,5
KWI 0,5/3,5	żółty	M 3,5	A	–	1,0	0,5	4	15,0	6,0	0,2÷0,5
KWI 0,5/4	żółty	M 4	A	–	1,0	0,5	4	15,0	6,5	0,2÷0,5
KWI 0,5/5	żółty	M 5	A	–	1,0	0,5	4	15,0	8,0	0,2÷0,5
KWI 1/2,5	czerwony	M 2,5	A	√	1,6	0,8	5	16,0	6,0	0,75÷1
KWI 1/3	czerwony	M 3	A	√	1,6	0,8	5	16,0	6,0	0,75÷1
KWI 1/3,5	czerwony	M 3,5	A	√	1,6	0,8	5	16,0	6,0	0,75÷1
KWI 1/4	czerwony	M 4	A	√	1,6	0,8	5	17,0	8,0	0,75÷1
KWI 1/5	czerwony	M 5	A	√	1,6	0,8	5	18,0	10,0	0,75÷1
KWI 1/6	czerwony	M 6	A	–	1,6	0,8	5	18,0	10,0	0,75÷1
KWI 1/8	czerwony	M 8	B	–	1,6	0,8	5	19,2	14,0	0,75÷1
KWI 1/10	czerwony	M 10	B	–	1,6	0,8	5	22,3	14,0	0,75÷1
KWI 2,5/3	niebieski	M 3	A	√	2,3	0,8	5	17,0	6,0	1,5÷2,5
KWI 2,5/3,5	niebieski	M 3,5	A	√	2,3	0,8	5	17,0	6,0	1,5÷2,5
KWI 2,5/4	niebieski	M 4	A	–	2,3	0,8	5	18,0	8,0	1,5÷2,5
KWI 2,5/5	niebieski	M 5	A	√	2,3	0,8	5	20,0	10,0	1,5÷2,5
KWI 2,5/6	niebieski	M 6	A	√	2,3	0,8	5	22,0	11,0	1,5÷2,5
KWI 2,5/8	niebieski	M 8	B	–	2,3	0,8	5	20,2	14,0	1,5÷2,5
KWI 2,5/10	niebieski	M 10	B	–	2,3	0,8	5	23,3	18,0	1,5÷2,5
KWI 2,5/12	niebieski	M 12	B	–	2,3	0,8	5	25,7	18,0	1,5÷2,5
KWI 6/3,5	żółty	M 3,5	A	–	3,6	1,0	6	20,0	8,0	4÷6
KWI 6/4	żółty	M 4	A	√	3,6	1,0	6	20,0	8,0	4÷6
KWI 6/5	żółty	M 5	A	√	3,6	1,0	6	21,0	10,0	4÷6
KWI 6/6	żółty	M 6	A	√	3,6	1,0	6	22,0	11,0	4÷6
KWI 6/8	żółty	M 8	A	√	3,6	1,0	6	25,0	14,0	4÷6
KWI 6/10	żółty	M 10	B	√	3,6	1,0	6	27,0	18,0	4÷6
KWI 10/5	czerwony	M 5	B	–	4,5	1,1	8	24	10	10
KWI 10/5	czerwony	M 5	B	−	4,5	1,1	8	24	10	10
KWI 10/6	czerwony	M 6	B	–	4,5	1,1	8	25	11	10
KWI 10/6	czerwony	M 6	B	−	4,5	1,1	8	25	11	10
KWI 10/8	czerwony	M 8	B	–	4,5	1,1	8	28	14	10
KWI 10/8	czerwony	M 8	B	−	4,5	1,1	8	28	14	10
KWI 10/10	czerwony	M 10	B	–	4,5	1,1	8	29	18	10
KWI 10/10	czerwony	M 10	B	−	4,5	1,1	8	29	18	10
KWI 16/5	niebieski	M 5	B	–	5,8	1,2	10	30	11	16
KWI 16/5	niebieski	M 5	B	−	5,8	1,2	10	30	11	16
KWI 16/6	niebieski	M 6	B	–	5,8	1,2	10	30	11	16
KWI 16/6	niebieski	M 6	B	−	5,8	1,2	10	30	11	16
KWI 16/8	niebieski	M 8	B	–	5,8	1,2	10	34	18	16
KWI 16/8	niebieski	M 8	B	−	5,8	1,2	10	34	18	16
KWI 16/10	niebieski	M 10	B	–	5,8	1,2	10	34	18	16
KWI 16/10	niebieski	M 10	B	−	5,8	1,2	10	34	18	16
KWI 1/4 W	czerwony	M 4	A	–	1,6	0,8	5	17,0	6,9	0,75÷1
KWI 2,5/4 W	niebieski	M 4	A	–	2,3	0,8	5	18,0	6,9	1,5÷2,5
