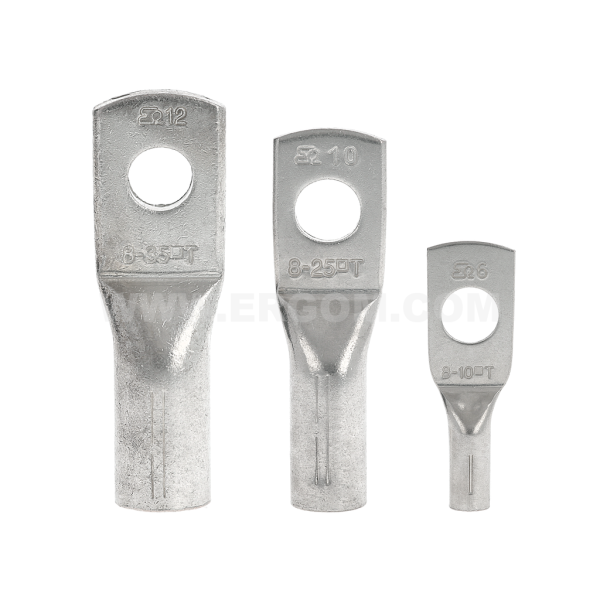

Końcówki kablowe rurowe typu KDR

Końcówki kablowe rurowe typu KDR

Dane główne typoszeregu

Nazwa produktu
Końcówki kablowe rurowe typu KDR
Kategoria
Oczkowe
Pokrycie
cynowane galwanicznie
Materiał
Cu
Uwaga!
Żyły sektorowe (sm) muszą zostać przeformowane “na okrągło”.

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
KDR 10/5 E11KM-02020100100 100 100 szt. Cena na zapytanie
KDR 10/5 E11KM-02020100102 20 10 szt. Cena na zapytanie
KDR 10/6 E11KM-02020100200 100 100 szt. Cena na zapytanie
KDR 10/6 E11KM-02020100202 20 10 szt. Cena na zapytanie
KDR 10/8 E11KM-02020100300 100 100 szt. Cena na zapytanie
KDR 10/8 E11KM-02020100302 20 10 szt. Cena na zapytanie
KDR 10/10 E11KM-02020100350 100 100 szt. Cena na zapytanie
KDR 10/10 E11KM-02020100352 20 10 szt. Cena na zapytanie
KDR 16/6 E11KM-02020100400 100 100 szt. Cena na zapytanie
KDR 16/6 E11KM-02020100402 20 10 szt. Cena na zapytanie
KDR 16/8 E11KM-02020100500 100 100 szt. Cena na zapytanie
KDR 16/8 E11KM-02020100502 20 10 szt. Cena na zapytanie
KDR 16/10 E11KM-02020100600 100 100 szt. Cena na zapytanie
KDR 16/10 E11KM-02020100602 20 10 szt. Cena na zapytanie
KDR 16/12 E11KM-02020100700 100 100 szt. Cena na zapytanie
KDR 16/12 E11KM-02020100702 20 10 szt. Cena na zapytanie
KDR 25/6 E11KM-02020100800 100 100 szt. Cena na zapytanie
KDR 25/6 E11KM-02020100802 20 10 szt. Cena na zapytanie
KDR 25/8 E11KM-02020100900 100 100 szt. Cena na zapytanie
KDR 25/8 E11KM-02020100902 20 10 szt. Cena na zapytanie
KDR 25/10 E11KM-02020101000 100 100 szt. Cena na zapytanie
KDR 25/10 E11KM-02020101002 20 10 szt. Cena na zapytanie
KDR 25/12 E11KM-02020101100 100 100 szt. Cena na zapytanie
KDR 25/12 E11KM-02020101102 20 10 szt. Cena na zapytanie
KDR 25/14 E11KM-02020101200 100 100 szt. Cena na zapytanie
KDR 25/14 E11KM-02020101202 20 10 szt. Cena na zapytanie
KDR 25/16 E11KM-02020101300 100 100 szt. Cena na zapytanie
KDR 25/16 E11KM-02020101302 20 10 szt. Cena na zapytanie
KDR 35/6 E11KM-02020101400 100 100 szt. Cena na zapytanie
KDR 35/6 E11KM-02020101402 20 10 szt. Cena na zapytanie
KDR 35/8 E11KM-02020101500 100 100 szt. Cena na zapytanie
KDR 35/8 E11KM-02020101502 20 10 szt. Cena na zapytanie
KDR 35/10 E11KM-02020101600 100 100 szt. Cena na zapytanie
KDR 35/10 E11KM-02020101602 20 10 szt. Cena na zapytanie
KDR 35/12 E11KM-02020101700 100 100 szt. Cena na zapytanie
KDR 35/12 E11KM-02020101702 20 10 szt. Cena na zapytanie
KDR 35/14 E11KM-02020101800 100 100 szt. Cena na zapytanie
KDR 35/14 E11KM-02020101802 20 10 szt. Cena na zapytanie
KDR 35/16 E11KM-02020101900 100 100 szt. Cena na zapytanie
KDR 35/16 E11KM-02020101902 20 10 szt. Cena na zapytanie
KDR 50/6 E11KM-02020101950 100 100 szt. Cena na zapytanie
KDR 50/6 E11KM-02020101952 10 10 szt. Cena na zapytanie
KDR 50/8 E11KM-02020102000 100 100 szt. Cena na zapytanie
KDR 50/8 E11KM-02020102002 20 10 szt. Cena na zapytanie
KDR 50/10 E11KM-02020102100 100 100 szt. Cena na zapytanie
KDR 50/10 E11KM-02020102102 20 10 szt. Cena na zapytanie
KDR 50/12 E11KM-02020102200 100 100 szt. Cena na zapytanie
KDR 50/12 E11KM-02020102202 20 10 szt. Cena na zapytanie
KDR 50/14 E11KM-02020102300 100 100 szt. Cena na zapytanie
KDR 50/14 E11KM-02020102302 20 10 szt. Cena na zapytanie
KDR 50/16 E11KM-02020102400 100 100 szt. Cena na zapytanie
KDR 50/16 E11KM-02020102402 20 10 szt. Cena na zapytanie
KDR 70/8 E11KM-02020102500 100 100 szt. Cena na zapytanie
KDR 70/8 E11KM-02020102502 20 10 szt. Cena na zapytanie
KDR 70/10 E11KM-02020102600 100 100 szt. Cena na zapytanie
KDR 70/10 E11KM-02020102602 20 10 szt. Cena na zapytanie
KDR 70/12 E11KM-02020102700 100 100 szt. Cena na zapytanie
KDR 70/12 E11KM-02020102702 20 10 szt. Cena na zapytanie
KDR 70/14 E11KM-02020102800 100 100 szt. Cena na zapytanie
KDR 70/14 E11KM-02020102802 20 10 szt. Cena na zapytanie
KDR 70/16 E11KM-02020102900 100 100 szt. Cena na zapytanie
KDR 70/16 E11KM-02020102902 20 10 szt. Cena na zapytanie
KDR 70/20 E11KM-02020103000 100 100 szt. Cena na zapytanie
KDR 70/20 E11KM-02020103002 20 10 szt. Cena na zapytanie
KDR 95/8 E11KM-02020103100 50 50 szt. Cena na zapytanie
KDR 95/8 E11KM-02020103102 10 10 szt. Cena na zapytanie
KDR 95/10 E11KM-02020103200 50 50 szt. Cena na zapytanie
KDR 95/10 E11KM-02020103202 10 10 szt. Cena na zapytanie
KDR 95/12 E11KM-02020103300 50 50 szt. Cena na zapytanie
KDR 95/12 E11KM-02020103302 10 10 szt. Cena na zapytanie
KDR 95/14 E11KM-02020103400 50 50 szt. Cena na zapytanie
KDR 95/14 E11KM-02020103402 10 10 szt. Cena na zapytanie
KDR 95/16 E11KM-02020103500 50 50 szt. Cena na zapytanie
KDR 95/16 E11KM-02020103502 10 10 szt. Cena na zapytanie
KDR 95/20 E11KM-02020103600 50 50 szt. Cena na zapytanie
KDR 95/20 E11KM-02020103602 10 10 szt. Cena na zapytanie
KDR 120/10 E11KM-02020103700 50 50 szt. Cena na zapytanie
KDR 120/10 E11KM-02020103702 10 10 szt. Cena na zapytanie
KDR 120/12 E11KM-02020103800 50 50 szt. Cena na zapytanie
KDR 120/12 E11KM-02020103802 10 10 szt. Cena na zapytanie
KDR 120/14 E11KM-02020103900 50 50 szt. Cena na zapytanie
KDR 120/14 E11KM-02020103902 10 10 szt. Cena na zapytanie
KDR 120/16 E11KM-02020104000 50 50 szt. Cena na zapytanie
KDR 120/16 E11KM-02020104002 10 10 szt. Cena na zapytanie
KDR 120/20 E11KM-02020104100 50 50 szt. Cena na zapytanie
KDR 120/20 E11KM-02020104102 10 10 szt. Cena na zapytanie
KDR 150/10 E11KM-02020104200 50 50 szt. Cena na zapytanie
KDR 150/10 E11KM-02020104202 10 10 szt. Cena na zapytanie
KDR 150/12 E11KM-02020104300 50 50 szt. Cena na zapytanie
KDR 150/12 E11KM-02020104302 10 10 szt. Cena na zapytanie
KDR 150/14 E11KM-02020104400 50 50 szt. Cena na zapytanie
KDR 150/14 E11KM-02020104402 10 10 szt. Cena na zapytanie
KDR 150/16 E11KM-02020104500 50 50 szt. Cena na zapytanie
KDR 150/16 E11KM-02020104502 10 10 szt. Cena na zapytanie
KDR 150/20 E11KM-02020104600 50 50 szt. Cena na zapytanie
KDR 150/20 E11KM-02020104602 10 10 szt. Cena na zapytanie
KDR 185/10 E11KM-02020104700 50 50 szt. Cena na zapytanie
KDR 185/10 E11KM-02020104702 10 10 szt. Cena na zapytanie
KDR 185/12 E11KM-02020104800 50 50 szt. Cena na zapytanie
KDR 185/12 E11KM-02020104802 10 10 szt. Cena na zapytanie
KDR 185/14 E11KM-02020104900 50 50 szt. Cena na zapytanie
KDR 185/14 E11KM-02020104902 10 10 szt. Cena na zapytanie
KDR 185/16 E11KM-02020105000 50 50 szt. Cena na zapytanie
KDR 185/16 E11KM-02020105002 10 10 szt. Cena na zapytanie
KDR 185/20 E11KM-02020105100 50 50 szt. Cena na zapytanie
KDR 185/20 E11KM-02020105102 10 10 szt. Cena na zapytanie
KDR 240/10 E11KM-02020105200 50 50 szt. Cena na zapytanie
KDR 240/10 E11KM-02020105202 10 10 szt. Cena na zapytanie
KDR 240/12 E11KM-02020105300 50 50 szt. Cena na zapytanie
KDR 240/12 E11KM-02020105302 10 10 szt. Cena na zapytanie
KDR 240/14 E11KM-02020105400 50 50 szt. Cena na zapytanie
KDR 240/14 E11KM-02020105402 10 10 szt. Cena na zapytanie
KDR 240/16 E11KM-02020105500 50 50 szt. Cena na zapytanie
KDR 240/16 E11KM-02020105502 10 10 szt. Cena na zapytanie
KDR 240/20 E11KM-02020105600 50 50 szt. Cena na zapytanie
KDR 240/20 E11KM-02020105602 10 10 szt. Cena na zapytanie
KDR 300/10 E11KM-02020105680 25 25 szt. Cena na zapytanie
KDR 300/10 E11KM-02020105682 10 10 szt. Cena na zapytanie
KDR 300/12 E11KM-02020105700 25 25 szt. Cena na zapytanie
KDR 300/12 E11KM-02020105702 10 10 szt. Cena na zapytanie
KDR 300/14 E11KM-02020105800 25 25 szt. Cena na zapytanie
KDR 300/14 E11KM-02020105802 10 10 szt. Cena na zapytanie
KDR 300/16 E11KM-02020105900 25 25 szt. Cena na zapytanie
KDR 300/16 E11KM-02020105902 10 10 szt. Cena na zapytanie
KDR 300/20 E11KM-02020106000 25 25 szt. Cena na zapytanie
KDR 300/20 E11KM-02020106002 10 10 szt. Cena na zapytanie
KDR 400/12 E11KM-02020106100 25 25 szt. Cena na zapytanie
KDR 400/12 E11KM-02020106102 5 1 szt. Cena na zapytanie
KDR 400/14 E11KM-02020106200 25 25 szt. Cena na zapytanie
KDR 400/14 E11KM-02020106202 5 1 szt. Cena na zapytanie
KDR 400/16 E11KM-02020106300 25 25 szt. Cena na zapytanie
KDR 400/16 E11KM-02020106302 5 1 szt. Cena na zapytanie
KDR 400/20 E11KM-02020106400 25 25 szt. Cena na zapytanie
KDR 400/20 E11KM-02020106402 5 1 szt. Cena na zapytanie
KDR 500/12 E11KM-02020106500 25 25 szt. Cena na zapytanie
KDR 500/12 E11KM-02020106502 5 1 szt. Cena na zapytanie
KDR 500/14 E11KM-02020106600 25 25 szt. Cena na zapytanie
KDR 500/14 E11KM-02020106602 5 1 szt. Cena na zapytanie
KDR 500/16 E11KM-02020106700 25 25 szt. Cena na zapytanie
KDR 500/16 E11KM-02020106702 5 1 szt. Cena na zapytanie
KDR 500/20 E11KM-02020106800 25 25 szt. Cena na zapytanie
KDR 500/20 E11KM-02020106802 5 1 szt. Cena na zapytanie
KDR 625/12 E11KM-02020106900 10 10 szt. Cena na zapytanie
KDR 625/12 E11KM-02020106902 5 1 szt. Cena na zapytanie
KDR 625/14 E11KM-02020107000 10 10 szt. Cena na zapytanie
KDR 625/14 E11KM-02020107002 5 1 szt. Cena na zapytanie
KDR 625/16 E11KM-02020107100 10 10 szt. Cena na zapytanie
KDR 625/16 E11KM-02020107102 5 1 szt. Cena na zapytanie
KDR 625/20 E11KM-02020107200 10 10 szt. Cena na zapytanie
KDR 625/20 E11KM-02020107202 5 1 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał Cu
Pokrycie cynowane galwanicznie
Normy PN-EN 61238-1-1:2020-06, PN-EN 61238-1-3:2020-01 -wytrzymałość mechaniczna klasa 1 - wytrzymałość na zwarcia klasa A dla przekrojów 10 - 240 mm²
Certyfikat UL E475284 (zgodnie z tabelą karty katalogowej)
Wykonanie DIN 46235
Świadectwo uznania typu PRS TE/1137/880567/25
Nazwa Otwór pod śrubę DIN UL d D a E W Przekrój rm/sm [mm²] Nr gniazda Liczba zaciśnięć - szerokie Liczba zaciśnięć - wąskie
KDR 10/5 M5 √ √ 4,5 6,0 12 27 9 10 6 - 1
KDR 10/6 M6 √ √ 4,5 6,0 12 27 9 10 6 - 1
KDR 10/8 M8 – √ 4,5 6,0 12 27 13 10 6 - 1
KDR 10/8 M8 − √ 4,5 6,0 12 27 13 10 6 - 1
KDR 10/10 M10 – – 4,5 6,0 12 27 15 10 6 - 1
KDR 10/10 M10 − − 4,5 6,0 12 27 15 10 6 - 1
KDR 16/6 M6 √ √ 5,5 8,5 20 36 13 16 8 1 2
KDR 16/8 M8 √ √ 5,5 8,5 20 36 13 16 8 1 2
KDR 16/10 M10 √ √ 5,5 8,5 20 36 17 16 8 1 2
KDR 16/12 M12 – √ 5,5 8,5 20 38 19 16 8 1 2
KDR 16/12 M12 − √ 5,5 8,5 20 38 19 16 8 1 2
KDR 25/6 M6 √ √ 7,0 10,0 20 38 14 25 10 1 2
KDR 25/8 M8 √ √ 7,0 10,0 20 38 16 25 10 1 2
KDR 25/10 M10 √ √ 7,0 10,0 20 38 17 25 10 1 2
KDR 25/12 M12 √ √ 7,0 10,0 20 38 19 25 10 1 2
KDR 25/14 M14 – √ 7,0 10,0 20 40 21 25 10 1 2
KDR 25/14 M14 − √ 7,0 10,0 20 40 21 25 10 1 2
KDR 25/16 M16 – √ 7,0 10,0 20 45 25 25 10 1 2
KDR 25/16 M16 − √ 7,0 10,0 20 45 25 25 10 1 2
KDR 35/6 M6 – √ 8,2 12,5 20 42 17 35 12 1 2
KDR 35/6 M6 − √ 8,2 12,5 20 42 17 35 12 1 2
KDR 35/8 M8 √ √ 8,2 12,5 20 42 17 35 12 1 2
KDR 35/10 M10 √ √ 8,2 12,5 20 42 19 35 12 1 2
KDR 35/12 M12 √ √ 8,2 12,5 20 42 21 35 12 1 2
KDR 35/14 M14 – √ 8,2 12,5 20 44 23 35 12 1 2
KDR 35/14 M14 − √ 8,2 12,5 20 44 23 35 12 1 2
KDR 35/16 M16 – √ 8,2 12,5 20 45 28 35 12 1 2
KDR 35/16 M16 − √ 8,2 12,5 20 45 28 35 12 1 2
KDR 50/6 M6 – − 10,0 14,5 28 52 20 50 14 2 3
KDR 50/6 M6 − − 10,0 14,5 28 52 20 50 14 2 3
KDR 50/8 M8 √ √ 10,0 14,5 28 52 20 50 14 2 3
KDR 50/10 M10 √ √ 10,0 14,5 28 52 22 50 14 2 3
KDR 50/12 M12 √ √ 10,0 14,5 28 52 24 50 14 2 3
KDR 50/14 M14 – √ 10,0 14,5 28 52 26 50 14 2 3
KDR 50/14 M14 − √ 10,0 14,5 28 52 26 50 14 2 3
KDR 50/16 M16 √ √ 10,0 14,5 28 52 28 50 14 2 3
KDR 70/8 M8 √ √ 11,5 16,5 28 55 24 70 16 2 3
KDR 70/10 M10 √ √ 11,5 16,5 28 55 24 70 16 2 3
KDR 70/12 M12 √ √ 11,5 16,5 28 55 24 70 16 2 3
KDR 70/14 M14 – √ 11,5 16,5 28 55 26 70 16 2 3
KDR 70/14 M14 − √ 11,5 16,5 28 55 26 70 16 2 3
KDR 70/16 M16 √ √ 11,5 16,5 28 55 30 70 16 2 3
KDR 70/20 M20 – √ 11,5 16,5 28 55 35 70 16 2 3
KDR 70/20 M20 − √ 11,5 16,5 28 55 35 70 16 2 3
KDR 95/8 M8 − √ 13,5 19,0 35 65 28 95 18 2 4
KDR 95/10 M10 √ √ 13,5 19,0 35 65 28 95 18 2 4
KDR 95/12 M12 √ √ 13,5 19,0 35 65 28 95 18 2 4
KDR 95/14 M14 − √ 13,5 19,0 35 65 30 95 18 2 4
KDR 95/16 M16 √ √ 13,5 19,0 35 65 32 95 18 2 4
KDR 95/20 M20 – √ 13,5 19,0 35 69 35 95 18 2 4
KDR 95/20 M20 − √ 13,5 19,0 35 69 35 95 18 2 4
KDR 120/10 M10 √ √ 15,5 21,0 35 70 32 120 20 2 4
KDR 120/12 M12 √ √ 15,5 21,0 35 70 32 120 20 2 4
KDR 120/14 M14 – √ 15,5 21,0 35 70 32 120 20 2 4
KDR 120/14 M14 − √ 15,5 21,0 35 70 32 120 20 2 4
KDR 120/16 M16 √ √ 15,5 21,0 35 70 32 120 20 2 4
KDR 120/20 M20 √ √ 15,5 21,0 35 70 38 120 20 2 4
KDR 150/10 M10 √ √ 17,0 23,5 40 78 34 150 22 2 4
KDR 150/12 M12 √ √ 17,0 23,5 40 78 34 150 22 2 4
KDR 150/14 M14 – √ 17,0 23,5 40 78 34 150 22 2 4
KDR 150/14 M14 − √ 17,0 23,5 40 78 34 150 22 2 4
KDR 150/16 M16 √ √ 17,0 23,5 40 78 34 150 22 2 4
KDR 150/20 M20 √ √ 17,0 23,5 40 78 40 150 22 2 4
KDR 185/10 M10 √ √ 19,0 25,5 42 82 37 185 25 2 5
KDR 185/12 M12 √ √ 19,0 25,5 42 82 37 185 25 2 5
KDR 185/14 M14 – √ 19,0 25,5 42 82 37 185 25 2 5
KDR 185/14 M14 − √ 19,0 25,5 42 82 37 185 25 2 5
KDR 185/16 M16 √ √ 19,0 25,5 42 82 37 185 25 2 5
KDR 185/20 M20 √ √ 19,0 25,5 42 82 40 185 25 2 5
KDR 240/10 M10 − √ 21,5 29,0 42 92 42 240 28 2 5
KDR 240/12 M12 √ √ 21,5 29,0 42 92 42 240 28 2 5
KDR 240/14 M14 – √ 21,5 29,0 42 92 42 240 28 2 5
KDR 240/14 M14 − √ 21,5 29,0 42 92 42 240 28 2 5
KDR 240/16 M16 √ √ 21,5 29,0 42 92 42 240 28 2 5
KDR 240/20 M20 √ √ 21,5 29,0 42 92 45 240 28 2 5
KDR 300/10 M10 − − 24,5 32,0 52 100 48 300 32 2 6
KDR 300/12 M12 – − 24,5 32,0 52 100 48 300 32 2 6
KDR 300/12 M12 − − 24,5 32,0 52 100 48 300 32 2 6
KDR 300/14 M14 – − 24,5 32,0 52 100 48 300 32 2 6
KDR 300/14 M14 − − 24,5 32,0 52 100 48 300 32 2 6
KDR 300/16 M16 √ − 24,5 32,0 52 100 48 300 32 2 6
KDR 300/20 M20 √ − 24,5 32,0 52 100 48 300 32 2 6
KDR 400/12 M12 − − 27,5 38,5 70 115 55 400 38 3 -
KDR 400/14 M14 – − 27,5 38,5 70 115 55 400 38 3 -
KDR 400/14 M14 − − 27,5 38,5 70 115 55 400 38 3 -
KDR 400/16 M16 √ − 27,5 38,5 70 115 55 400 38 3 -
KDR 400/20 M20 √ − 27,5 38,5 70 115 55 400 38 3 -
KDR 500/12 M12 − − 31,0 42,0 70 125 60 500 42 3 -
KDR 500/14 M14 – − 31,0 42,0 70 125 60 500 42 3 -
KDR 500/14 M14 − − 31,0 42,0 70 125 60 500 42 3 -
KDR 500/16 M16 – − 31,0 42,0 70 125 60 500 42 3 -
KDR 500/16 M16 − − 31,0 42,0 70 125 60 500 42 3 -
KDR 500/20 M20 √ − 31,0 42,0 70 125 60 500 42 3 -
KDR 625/12 M12 − − 34,5 44,0 81 135 63 625 44 3 -
KDR 625/14 M14 – − 34,5 44,0 81 135 63 625 44 3 -
KDR 625/14 M14 − − 34,5 44,0 81 135 63 625 44 3 -
KDR 625/16 M16 – − 34,5 44,0 81 135 63 625 44 3 -
KDR 625/16 M16 − − 34,5 44,0 81 135 63 625 44 3 -
KDR 625/20 M20 √ − 34,5 44,0 81 135 63 625 44 3 -

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Koncowki_rurowe_typu_KDR_PL.pdf PL 10-07-2025 601.39 KB PDF Pobierz
Karta katalogowa ERGOM_Koncowki_rurowe_typu_KDR_EN.pdf EN 10-07-2025 604.57 KB PDF Pobierz
Skontaktuj się z nami
