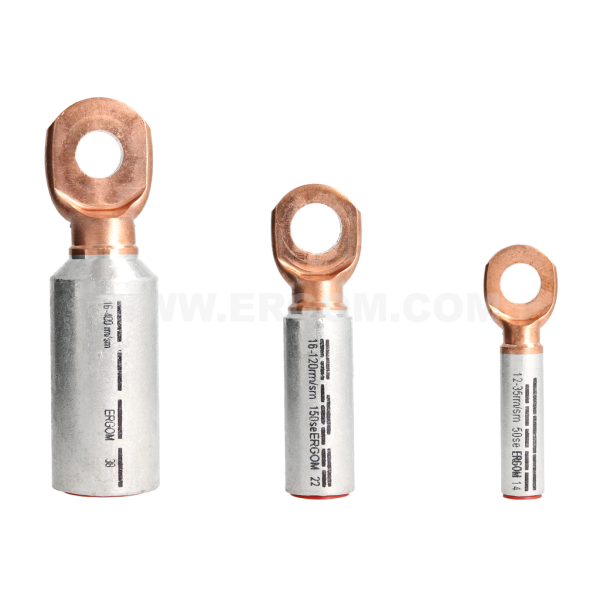

Końcówki kablowe rurowe szczelne aluminiowo-miedziane typu KMA

Dane główne typoszeregu

Nazwa produktu: Końcówki kablowe rurowe szczelne aluminiowo-miedziane typu KMA
Kategoria: Oczkowe
Pokrycie: bez pokrycia
Materiał: Al-Cu
Uwaga!: - końcówki są wypełnione specjalnym smarem kontaktowym w części rurowej zakończonej plastikową zaślepką; - żyły sektorowe muszą zostać przeformowane “na okrągło” ; - do końcówek o przekroju 25-300 mm² zalecane stosowanie matryc typu KP22-... lub AHP-... - do końcówek o przekroju 400 mm² zalecane stosowanie matrycy typu AH6-38

Cechy i korzyści

Opis produktu

Oferta

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Jednostka miary [jm]	Cena katalogowa netto za jm
KMA 16/8	E13KC-01070100100	10	szt.	Cena na zapytanie
KMA 16/10	E13KC-01070100200	10	szt.	Cena na zapytanie
KMA 25/8	E13KC-01070100300	10	szt.	Cena na zapytanie
KMA 25/10	E13KC-01070100400	10	szt.	Cena na zapytanie
KMA 25/12	E13KC-01070100500	10	szt.	Cena na zapytanie
KMA 35/8	E13KC-01070100600	10	szt.	Cena na zapytanie
KMA 35/10	E13KC-01070100700	10	szt.	Cena na zapytanie
KMA 35/12	E13KC-01070100800	10	szt.	Cena na zapytanie
KMA 50/8	E13KC-01070101000	10	szt.	Cena na zapytanie
KMA 50/10	E13KC-01070101100	10	szt.	Cena na zapytanie
KMA 50/12	E13KC-01070101200	10	szt.	Cena na zapytanie
KMA 70/8	E13KC-01070101400	10	szt.	Cena na zapytanie
KMA 70/10	E13KC-01070101500	10	szt.	Cena na zapytanie
KMA 70/12	E13KC-01070101600	10	szt.	Cena na zapytanie
KMA 70/14	E13KC-01070101700	10	szt.	Cena na zapytanie
KMA 70/16	E13KC-01070101800	10	szt.	Cena na zapytanie
KMA 95/8	E13KC-01070101900	10	szt.	Cena na zapytanie
KMA 95/10	E13KC-01070102000	10	szt.	Cena na zapytanie
KMA 95/12	E13KC-01070102100	10	szt.	Cena na zapytanie
KMA 95/14	E13KC-01070102200	10	szt.	Cena na zapytanie
KMA 95/16	E13KC-01070102300	10	szt.	Cena na zapytanie
KMA 120/8	E13KC-01070102400	10	szt.	Cena na zapytanie
KMA 120/10	E13KC-01070102500	10	szt.	Cena na zapytanie
KMA 120/12	E13KC-01070102600	10	szt.	Cena na zapytanie
KMA 120/14	E13KC-01070102700	10	szt.	Cena na zapytanie
KMA 120/16	E13KC-01070102800	10	szt.	Cena na zapytanie
KMA 150/8	E13KC-01070102900	10	szt.	Cena na zapytanie
KMA 150/10	E13KC-01070103000	10	szt.	Cena na zapytanie
KMA 150/12	E13KC-01070103100	10	szt.	Cena na zapytanie
KMA 150/14	E13KC-01070103200	10	szt.	Cena na zapytanie
KMA 150/16	E13KC-01070103300	10	szt.	Cena na zapytanie
KMA 185/8	E13KC-01070103500	10	szt.	Cena na zapytanie
KMA 185/10	E13KC-01070103600	10	szt.	Cena na zapytanie
KMA 185/12	E13KC-01070103700	10	szt.	Cena na zapytanie
KMA 185/14	E13KC-01070103800	10	szt.	Cena na zapytanie
KMA 185/16	E13KC-01070103900	10	szt.	Cena na zapytanie
KMA 185/20	E13KC-01070104000	10	szt.	Cena na zapytanie
KMA 240/10	E13KC-01070104100	10	szt.	Cena na zapytanie
KMA 240/12	E13KC-01070104200	10	szt.	Cena na zapytanie
KMA 240/14	E13KC-01070104300	10	szt.	Cena na zapytanie
KMA 240/16	E13KC-01070104400	10	szt.	Cena na zapytanie
KMA 240/20	E13KC-01070104500	10	szt.	Cena na zapytanie
KMA 300/10	E13KC-01070104600	10	szt.	Cena na zapytanie
KMA 300/12	E13KC-01070104700	10	szt.	Cena na zapytanie
KMA 300/14	E13KC-01070104750	10	szt.	Cena na zapytanie
KMA 300/16	E13KC-01070104800	10	szt.	Cena na zapytanie
KMA 300/20	E13KC-01070104900	10	szt.	Cena na zapytanie
KMA 400/12	E13KC-01070105000	1	szt.	Cena na zapytanie
KMA 400/14	E13KC-01070105050	1	szt.	Cena na zapytanie
KMA 400/16	E13KC-01070105100	1	szt.	Cena na zapytanie
KMA 400/20	E13KC-01070105200	1	szt.	Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał	Al-Cu
Pokrycie	bez pokrycia
Normy	PN-EN IEC 61238-1-1:2020-06 PN-EN IEC 61238-1-3:2020-01 - wytrzymałość mechaniczna klasa 1 - wytrzymałość na zwarcia klasa A dla końcówek o przekroju 25 - 400 mm²
Wykonanie	DIN 46329 – dotyczy średnic części rurowej (Al)

Nazwa	Otwór pod śrubę	a	d	D	c1	c2	E	S	W	Przekrój rm/sm [mm²]	Przekrój re/se [mm²]	Nr gniazda - 2 klasa (RM/RMC)	Nr gniazda - 2 klasa (RMC)	Liczba zaciśnięć - szerokie	Liczba zaciśnięć - wąskie
KMA 16/8	M8	26,0	5,6	12,0	12,0	12,0	62,0	4,0	24	16	25	12	MW16	2	4
KMA 16/10	M10	26,0	5,6	12,0	12,0	12,0	62,0	4,0	24	16	25	12	MW16	2	4
KMA 25/8	M8	30,0	6,8	12,0	12,0	12,0	66,0	4,0	24	25	35	12	MW25	2	4
KMA 25/10	M10	30,0	6,8	12,0	12,0	12,0	66,0	4,0	24	25	35	12	MW25	2	4
KMA 25/12	M12	30,0	6,8	12,0	12,0	12,0	66,0	4,0	24	25	35	12	MW25	2	4
KMA 35/8	M8	42,0	8,0	14,0	12,0	12,0	78,0	4,0	24	35	50	14	MW35	3	5
KMA 35/10	M10	42,0	8,0	14,0	12,0	12,0	78,0	4,0	24	35	50	14	MW35	3	5
KMA 35/12	M12	42,0	8,0	14,0	12,0	12,0	78,0	4,0	24	35	50	14	MW35	3	5
KMA 50/8	M8	42,0	9,8	16,0	12,0	12,0	80,0	5,0	24	50	70	16	MW50	3	5
KMA 50/10	M10	42,0	9,8	16,0	12,0	12,0	80,0	5,0	24	50	70	16	MW50	3	5
KMA 50/12	M12	42,0	9,8	16,0	12,0	12,0	80,0	5,0	24	50	70	16	MW50	3	5
KMA 70/8	M8	52,0	11,2	18,5	12,0	12,0	91,0	5,0	24	70	95	18	MW70	3	6
KMA 70/10	M10	52,0	11,2	18,5	12,0	12,0	91,0	5,0	24	70	95	18	MW70	3	6
KMA 70/12	M12	52,0	11,2	18,5	12,0	12,0	91,0	5,0	24	70	95	18	MW70	3	6
KMA 70/14	M14	52,0	11,2	18,5	12,0	12,0	91,0	5,0	30	70	95	18	MW70	3	6
KMA 70/16	M16	52,0	11,2	18,5	15,0	15,0	97,0	5,0	30	70	95	18	MW70	3	6
KMA 95/8	M8	56,0	13,2	22,0	12,0	12,0	95,0	5,0	24	95	120	22	MW95	3	6
KMA 95/10	M10	56,0	13,2	22,0	12,0	12,0	95,0	5,0	24	95	120	22	MW95	3	6
KMA 95/12	M12	56,0	13,2	22,0	12,0	12,0	95,0	5,0	24	95	120	22	MW95	3	6
KMA 95/14	M14	56,0	13,2	22,0	12,0	12,0	95,0	5,0	30	95	120	22	MW95	3	6
KMA 95/16	M16	56,0	13,2	22,0	15,0	15,0	101,0	5,0	30	95	120	22	MW95	3	6
KMA 120/8	M8	56,0	14,7	23,0	12,0	12,0	95,0	6,0	24	120	150	22	MW120	3	7
KMA 120/10	M10	56,0	14,7	23,0	12,0	12,0	95,0	6,0	24	120	150	22	MW120	3	7
KMA 120/12	M12	56,0	14,7	23,0	15,0	15,0	101,0	6,0	30	120	150	22	MW120	3	7
KMA 120/14	M14	56,0	14,7	23,0	15,0	15,0	101,0	6,0	30	120	150	22	MW120	3	7
KMA 120/16	M16	56,0	14,7	23,0	15,0	15,0	101,0	6,0	30	120	150	22	MW120	3	7
KMA 150/8	M8	60,0	16,3	25,0	12,0	12,0	101,0	6,0	24	150	185	25	MW150	3	7
KMA 150/10	M10	60,0	16,3	25,0	12,0	12,0	101,0	6,0	24	150	185	25	MW150	3	7
KMA 150/12	M12	60,0	16,3	25,0	15,0	15,0	109,0	6,0	30	150	185	25	MW150	3	7
KMA 150/14	M14	60,0	16,3	25,0	15,0	15,0	109,0	6,0	30	150	185	25	MW150	3	7
KMA 150/16	M16	60,0	16,3	25,0	15,0	15,0	109,0	6,0	30	150	185	25	MW150	3	7
KMA 185/8	M8	60,0	18,3	28,5	15,0	15,0	110,0	6,5	30	185	240	28	MW185	3	7
KMA 185/10	M10	60,0	18,3	28,5	15,0	15,0	110,0	6,5	30	185	240	28	MW185	3	7
KMA 185/12	M12	60,0	18,3	28,5	15,0	15,0	110,0	6,5	30	185	240	28	MW185	3	7
KMA 185/14	M14	60,0	18,3	28,5	15,0	15,0	110,0	6,5	30	185	240	28	MW185	3	7
KMA 185/16	M16	60,0	18,3	28,5	18,0	18,0	116,0	6,5	36	185	240	28	MW185	3	7
KMA 185/20	M20	60,0	18,3	28,5	18,0	18,0	116,0	6,5	36	185	240	28	MW185	3	7
KMA 240/10	M10	70,0	21,0	32,0	15,0	15,0	122,0	6,5	30	240	300	32	MW240	3	8
KMA 240/12	M12	70,0	21,0	32,0	15,0	15,0	122,0	6,5	30	240	300	32	MW240	3	8
KMA 240/14	M14	70,0	21,0	32,0	15,0	15,0	122,0	6,5	30	240	300	32	MW240	3	8
KMA 240/16	M16	70,0	21,0	32,0	18,0	18,0	128,0	6,5	36	240	300	32	MW240	3	8
KMA 240/20	M20	70,0	21,0	32,0	18,0	18,0	128,0	6,5	36	240	300	32	MW240	3	8
KMA 300/10	M10	70,0	23,3	34,0	18,0	18,0	128,0	7,5	36	300	-	34	MW300	3	8
KMA 300/12	M12	70,0	23,3	34,0	18,0	18,0	128,0	7,5	36	300	-	34	MW300	3	8
KMA 300/14	M14	70,0	23,3	34,0	18,0	18,0	128,0	7,5	36	300	-	34	MW300	3	8
KMA 300/16	M16	70,0	23,3	34,0	18,0	18,0	128,0	7,5	36	300	-	34	MW300	3	8
KMA 300/20	M20	70,0	23,3	34,0	18,0	18,0	128,0	7,5	36	300	-	34	MW300	3	8
KMA 400/12	M12	73,0	26,0	38,5	20,0	20,0	134,0	10,0	40	400	-	38	-	4	-
KMA 400/14	M14	73,0	26,0	38,5	20,0	20,0	134,0	10,0	40	400	-	38	-	4	-
KMA 400/16	M16	73,0	26,0	38,5	20,0	20,0	134,0	10,0	40	400	-	38	-	4	-
KMA 400/20	M20	73,0	26,0	38,5	20,0	20,0	134,0	10,0	40	400	-	38	-	4	-
