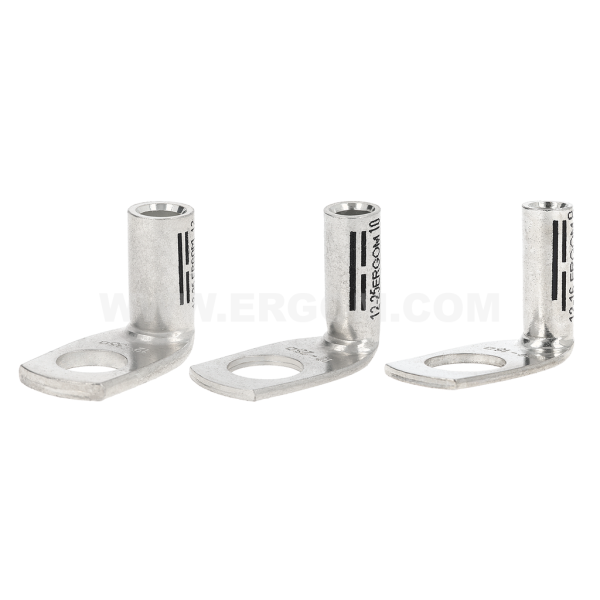

Końcówki kablowe kątowe rurowe typu K90D

Końcówki kablowe kątowe rurowe typu K90D

Dane główne typoszeregu

Nazwa produktu
Końcówki kablowe kątowe rurowe typu K90D
Kategoria
Kątowe
Pokrycie
cynowane galwanicznie
Materiał
Cu
Uwaga!
Żyły sektorowe (sm) muszą zostać przeformowane “na okrągło”.

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
K90D 10/5 E11KM-02030100100 100 100 szt. Cena na zapytanie
K90D 10/5 E11KM-02030100102 50 10 szt. Cena na zapytanie
K90D 10/6 E11KM-02030100200 100 100 szt. Cena na zapytanie
K90D 10/6 E11KM-02030100202 10 10 szt. Cena na zapytanie
K90D 10/8 E11KM-02030100300 100 100 szt. Cena na zapytanie
K90D 10/8 E11KM-02030100302 50 10 szt. Cena na zapytanie
K90D 16/6 E11KM-02030100500 100 100 szt. Cena na zapytanie
K90D 16/6 E11KM-02030100502 10 10 szt. Cena na zapytanie
K90D 16/8 E11KM-02030100600 100 100 szt. Cena na zapytanie
K90D 16/8 E11KM-02030100602 10 10 szt. Cena na zapytanie
K90D 16/10 E11KM-02030100700 100 100 szt. Cena na zapytanie
K90D 16/10 E11KM-02030100702 50 10 szt. Cena na zapytanie
K90D 16/12 E11KM-02030100800 100 100 szt. Cena na zapytanie
K90D 16/12 E11KM-02030100802 50 10 szt. Cena na zapytanie
K90D 25/6 E11KM-02030100900 100 100 szt. Cena na zapytanie
K90D 25/6 E11KM-02030100902 20 10 szt. Cena na zapytanie
K90D 25/8 E11KM-02030101000 100 100 szt. Cena na zapytanie
K90D 25/8 E11KM-02030101002 10 10 szt. Cena na zapytanie
K90D 25/10 E11KM-02030101100 100 100 szt. Cena na zapytanie
K90D 25/10 E11KM-02030101102 10 10 szt. Cena na zapytanie
K90D 25/12 E11KM-02030101200 100 100 szt. Cena na zapytanie
K90D 25/12 E11KM-02030101202 10 10 szt. Cena na zapytanie
K90D 25/14 E11KM-02030101230 100 100 szt. Cena na zapytanie
K90D 25/14 E11KM-02030101232 1 10 szt. Cena na zapytanie
K90D 35/6 E11KM-02030101260 100 100 szt. Cena na zapytanie
K90D 35/6 E11KM-02030101262 1 10 szt. Cena na zapytanie
K90D 35/8 E11KM-02030101310 100 100 szt. Cena na zapytanie
K90D 35/8 E11KM-02030101312 50 10 szt. Cena na zapytanie
K90D 35/10 E11KM-02030101400 100 100 szt. Cena na zapytanie
K90D 35/10 E11KM-02030101402 10 10 szt. Cena na zapytanie
K90D 35/12 E11KM-02030101500 100 100 szt. Cena na zapytanie
K90D 35/12 E11KM-02030101502 10 10 szt. Cena na zapytanie
K90D 35/14 E11KM-02030101530 100 100 szt. Cena na zapytanie
K90D 35/14 E11KM-02030101532 1 10 szt. Cena na zapytanie
K90D 50/8 E11KM-02030101600 100 100 szt. Cena na zapytanie
K90D 50/8 E11KM-02030101602 10 10 szt. Cena na zapytanie
K90D 50/10 E11KM-02030101700 100 100 szt. Cena na zapytanie
K90D 50/10 E11KM-02030101702 10 10 szt. Cena na zapytanie
K90D 50/12 E11KM-02030101800 100 100 szt. Cena na zapytanie
K90D 50/12 E11KM-02030101802 20 10 szt. Cena na zapytanie
K90D 50/14 E11KM-02030101830 100 100 szt. Cena na zapytanie
K90D 50/14 E11KM-02030101832 1 10 szt. Cena na zapytanie
K90D 50/16 E11KM-02030101900 100 100 szt. Cena na zapytanie
K90D 50/16 E11KM-02030101902 20 10 szt. Cena na zapytanie
K90D 70/8 E11KM-02030102010 100 100 szt. Cena na zapytanie
K90D 70/8 E11KM-02030102012 50 10 szt. Cena na zapytanie
K90D 70/10 E11KM-02030102100 100 100 szt. Cena na zapytanie
K90D 70/10 E11KM-02030102102 10 10 szt. Cena na zapytanie
K90D 70/12 E11KM-02030102200 100 100 szt. Cena na zapytanie
K90D 70/12 E11KM-02030102202 20 10 szt. Cena na zapytanie
K90D 70/14 E11KM-02030102230 100 100 szt. Cena na zapytanie
K90D 70/14 E11KM-02030102232 1 10 szt. Cena na zapytanie
K90D 70/16 E11KM-02030102300 100 100 szt. Cena na zapytanie
K90D 70/16 E11KM-02030102302 20 10 szt. Cena na zapytanie
K90D 95/8 E11KM-02030102400 50 50 szt. Cena na zapytanie
K90D 95/8 E11KM-02030102402 1 10 szt. Cena na zapytanie
K90D 95/10 E11KM-02030102500 100 50 szt. Cena na zapytanie
K90D 95/10 E11KM-02030102502 50 10 szt. Cena na zapytanie
K90D 95/12 E11KM-02030102600 50 50 szt. Cena na zapytanie
K90D 95/12 E11KM-02030102602 10 10 szt. Cena na zapytanie
K90D 95/14 E11KM-02030102630 50 50 szt. Cena na zapytanie
K90D 95/14 E11KM-02030102632 1 10 szt. Cena na zapytanie
K90D 95/16 E11KM-02030102700 100 50 szt. Cena na zapytanie
K90D 95/16 E11KM-02030102702 50 10 szt. Cena na zapytanie
K90D 95/20 E11KM-02030102800 50 50 szt. Cena na zapytanie
K90D 95/20 E11KM-02030102802 10 10 szt. Cena na zapytanie
K90D 120/8 E11KM-02030102860 50 50 szt. Cena na zapytanie
K90D 120/8 E11KM-02030102862 1 10 szt. Cena na zapytanie
K90D 120/10 E11KM-02030102900 100 50 szt. Cena na zapytanie
K90D 120/10 E11KM-02030102902 50 10 szt. Cena na zapytanie
K90D 120/12 E11KM-02030103000 50 50 szt. Cena na zapytanie
K90D 120/12 E11KM-02030103002 10 10 szt. Cena na zapytanie
K90D 120/14 E11KM-02030103100 100 50 szt. Cena na zapytanie
K90D 120/14 E11KM-02030103102 50 10 szt. Cena na zapytanie
K90D 120/16 E11KM-02030103200 100 50 szt. Cena na zapytanie
K90D 120/16 E11KM-02030103202 50 10 szt. Cena na zapytanie
K90D 120/20 E11KM-02030103300 100 50 szt. Cena na zapytanie
K90D 120/20 E11KM-02030103302 50 10 szt. Cena na zapytanie
K90D 150/8 E11KM-02030103360 50 50 szt. Cena na zapytanie
K90D 150/8 E11KM-02030103362 1 10 szt. Cena na zapytanie
K90D 150/10 E11KM-02030103400 100 50 szt. Cena na zapytanie
K90D 150/10 E11KM-02030103402 50 10 szt. Cena na zapytanie
K90D 150/12 E11KM-02030103500 100 50 szt. Cena na zapytanie
K90D 150/12 E11KM-02030103502 50 10 szt. Cena na zapytanie
K90D 150/14 E11KM-02030103530 50 50 szt. Cena na zapytanie
K90D 150/14 E11KM-02030103532 1 10 szt. Cena na zapytanie
K90D 150/16 E11KM-02030103600 100 50 szt. Cena na zapytanie
K90D 150/16 E11KM-02030103602 50 10 szt. Cena na zapytanie
K90D 150/20 E11KM-02030103700 100 50 szt. Cena na zapytanie
K90D 150/20 E11KM-02030103702 50 10 szt. Cena na zapytanie
K90D 185/10 E11KM-02030103760 50 50 szt. Cena na zapytanie
K90D 185/10 E11KM-02030103762 1 10 szt. Cena na zapytanie
K90D 185/12 E11KM-02030103800 100 50 szt. Cena na zapytanie
K90D 185/12 E11KM-02030103802 50 10 szt. Cena na zapytanie
K90D 185/14 E11KM-02030103830 50 50 szt. Cena na zapytanie
K90D 185/14 E11KM-02030103832 1 10 szt. Cena na zapytanie
K90D 185/16 E11KM-02030103900 100 50 szt. Cena na zapytanie
K90D 185/16 E11KM-02030103902 50 10 szt. Cena na zapytanie
K90D 185/20 E11KM-02030104000 100 50 szt. Cena na zapytanie
K90D 185/20 E11KM-02030104002 50 10 szt. Cena na zapytanie
K90D 240/12 E11KM-02030104100 50 50 szt. Cena na zapytanie
K90D 240/12 E11KM-02030104102 10 10 szt. Cena na zapytanie
K90D 240/14 E11KM-02030104130 50 50 szt. Cena na zapytanie
K90D 240/14 E11KM-02030104132 1 10 szt. Cena na zapytanie
K90D 240/16 E11KM-02030104200 100 50 szt. Cena na zapytanie
K90D 240/16 E11KM-02030104202 50 10 szt. Cena na zapytanie
K90D 240/20 E11KM-02030104300 100 50 szt. Cena na zapytanie
K90D 240/20 E11KM-02030104302 50 10 szt. Cena na zapytanie
K90D 300/12 E11KM-02030104330 25 25 szt. Cena na zapytanie
K90D 300/12 E11KM-02030104332 1 10 szt. Cena na zapytanie
K90D 300/14 E11KM-02030104360 25 25 szt. Cena na zapytanie
K90D 300/14 E11KM-02030104362 1 10 szt. Cena na zapytanie
K90D 300/16 E11KM-02030104400 25 25 szt. Cena na zapytanie
K90D 300/16 E11KM-02030104402 10 10 szt. Cena na zapytanie
K90D 300/20 E11KM-02030104500 25 25 szt. Cena na zapytanie
K90D 300/20 E11KM-02030104502 10 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał Cu
Pokrycie cynowane galwanicznie
Normy PN-EN IEC 61238-1-1:2020-06 PN-EN IEC 61238-1-3:2020-01 - wytrzymałość mechaniczna klasa 1 - wytrzymałość na zwarcia klasa A dla końcówek o przekroju 10 - 240 mm²
Certyfikat UL E475284 (zgodnie z tabelą karty katalogowej)
Wykonanie DIN 46235 – dotyczy części rurowej
Nazwa Otwór pod śrubę UL d D a c1 c2 W H Przekrój rm/sm [mm²] Nr gniazda Liczba zaciśnięć - szerokie Liczba zaciśnięć - wąskie
K90D 10/5 M5 √ 4,5 6,0 10 7,0 10,0 9 14 10 6 - 1
K90D 10/6 M6 √ 4,5 6,0 10 7,5 10,0 9 14 10 6 - 1
K90D 10/8 M8 √ 4,5 6,0 10 9,0 13,0 12 14 10 6 - 1
K90D 16/6 M6 √ 5,5 8,5 20 7,5 10,0 13 14 16 8 1 2
K90D 16/8 M8 √ 5,5 8,5 20 9,0 13,0 13 25 16 8 1 2
K90D 16/10 M10 √ 5,5 8,5 20 11,0 15,0 17 25 16 8 1 2
K90D 16/12 M12 √ 5,5 8,5 20 12,0 15,0 18 25 16 8 1 2
K90D 25/6 M6 √ 7,0 10,0 20 7,5 10,0 14 26 25 10 1 2
K90D 25/8 M8 √ 7,0 10,0 20 9,0 13,0 16 26 25 10 1 2
K90D 25/10 M10 √ 7,0 10,0 20 11,0 15,0 17 26 25 10 1 2
K90D 25/12 M12 √ 7,0 10,0 20 12,0 15,0 19 26 25 10 1 2
K90D 25/14 M14 − 7,0 10,0 20 14,0 18,0 19 26 25 10 1 2
K90D 35/6 M6 − 8,2 12,5 20 7,5 10,0 17 27 35 12 1 2
K90D 35/8 M8 √ 8,2 12,5 20 9,0 13,0 17 27 35 12 1 2
K90D 35/10 M10 √ 8,2 12,5 20 11,0 15,0 19 27 35 12 1 2
K90D 35/12 M12 √ 8,2 12,5 20 12,0 15,0 21 27 35 12 1 2
K90D 35/14 M14 − 8,2 12,5 20 14,0 18,0 21 27 35 12 1 2
K90D 50/8 M8 √ 10,0 14,5 28 9,0 13,0 22 36 50 14 2 3
K90D 50/10 M10 √ 10,0 14,5 28 11,0 15,0 22 36 50 14 2 3
K90D 50/12 M12 √ 10,0 14,5 28 12,0 15,0 24 36 50 14 2 3
K90D 50/14 M14 − 10,0 14,5 28 14,0 18,0 24 36 50 14 2 3
K90D 50/16 M16 √ 10,0 14,5 28 16,0 18,0 28 36 50 14 2 3
K90D 70/8 M8 √ 11,5 16,5 28 9,0 13,0 24 37 70 16 2 3
K90D 70/10 M10 √ 11,5 16,5 28 11,0 15,0 24 37 70 16 2 3
K90D 70/12 M12 √ 11,5 16,5 28 12,0 15,0 24 37 70 16 2 3
K90D 70/14 M14 − 11,5 16,5 28 14,0 18,0 30 37 70 16 2 3
K90D 70/16 M16 √ 11,5 16,5 28 16,0 18,0 30 37 70 16 2 3
K90D 95/8 M8 − 13,5 19,0 35 12,0 16,0 28 45 95 18 2 4
K90D 95/10 M10 √ 13,5 19,0 35 12,0 17,0 28 45 95 18 2 4
K90D 95/12 M12 √ 13,5 19,0 35 12,0 18,0 28 45 95 18 2 4
K90D 95/14 M14 − 13,5 19,0 35 16,0 20,0 28 45 95 18 2 4
K90D 95/16 M16 √ 13,5 19,0 35 16,0 22,0 32 45 95 18 2 4
K90D 95/20 M20 √ 13,5 19,0 35 20,0 24,0 32 45 95 18 2 4
K90D 120/8 M8 − 15,5 21,0 35 12,0 16,0 32 47 120 20 2 4
K90D 120/10 M10 √ 15,5 21,0 35 12,0 17,0 32 47 120 20 2 4
K90D 120/12 M12 √ 15,5 21,0 35 12,0 18,0 32 47 120 20 2 4
K90D 120/14 M14 √ 15,5 21,0 35 16,0 20,0 32 47 120 20 2 4
K90D 120/16 M16 √ 15,5 21,0 35 16,0 22,0 32 47 120 20 2 4
K90D 120/20 M20 √ 15,5 21,0 35 20,0 24,0 38 47 120 20 2 4
K90D 150/8 M8 − 17,0 23,5 35 12,0 16,0 34 48 150 22 2 4
K90D 150/10 M10 √ 17,0 23,5 35 12,0 17,0 34 48 150 22 2 4
K90D 150/12 M12 √ 17,0 23,5 35 12,0 18,0 34 48 150 22 2 4
K90D 150/14 M14 − 17,0 23,5 35 16,0 20,0 34 48 150 22 2 4
K90D 150/16 M16 √ 17,0 23,5 35 16,0 22,0 34 48 150 22 2 4
K90D 150/20 M20 √ 17,0 23,5 35 20,0 24,0 38 48 150 22 2 4
K90D 185/10 M10 − 19,0 25,5 40 14,0 22,0 37 55 185 25 2 5
K90D 185/12 M12 √ 19,0 25,5 40 14,0 22,0 37 55 185 25 2 5
K90D 185/14 M14 − 19,0 25,5 40 16,0 22,0 37 55 185 25 2 5
K90D 185/16 M16 √ 19,0 25,5 40 16,0 22,0 37 55 185 25 2 5
K90D 185/20 M20 √ 19,0 25,5 40 20,0 24,0 40 55 185 25 2 5
K90D 240/12 M12 √ 21,5 29,0 40 14,0 22,0 42 57 240 28 2 5
K90D 240/14 M14 − 21,5 29,0 40 16,0 22,0 42 57 240 28 2 5
K90D 240/16 M16 √ 21,5 29,0 40 16,0 22,0 42 57 240 28 2 5
K90D 240/20 M20 √ 21,5 29,0 40 20,0 24,0 45 57 240 28 2 5
K90D 300/12 M12 − 24,5 32,0 50 14,0 22,0 48 67 300 32 2 6
K90D 300/14 M14 − 24,5 32,0 50 16,0 22,0 48 67 300 32 2 6
K90D 300/16 M16 − 24,5 32,0 50 16,0 22,0 48 67 300 32 2 6
K90D 300/20 M20 − 24,5 32,0 50 20,0 24,0 48 67 300 32 2 6

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Koncowki_katowe_rurowe_typu_K90D_PL.pdf PL 04-07-2025 554.65 KB PDF Pobierz
Karta katalogowa ERGOM_Koncowki_katowe_rurowe_typu_K90D_EN.pdf EN 04-07-2025 546.12 KB PDF Pobierz
