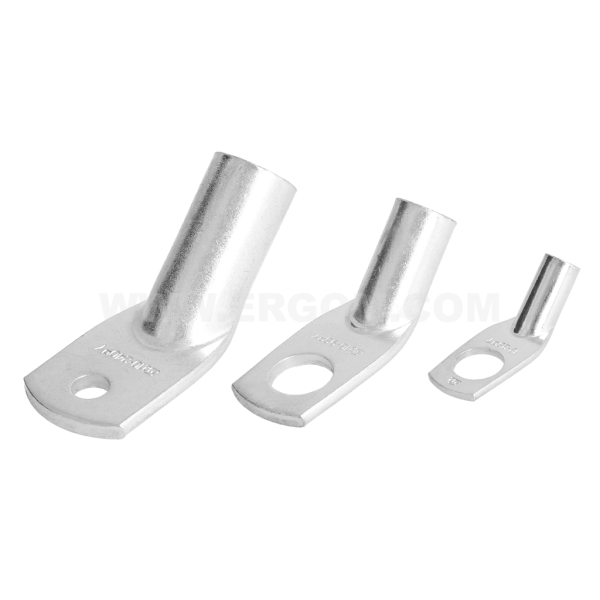

Końcówki kablowe kątowe rurowe typu K45R

Końcówki kablowe kątowe rurowe typu K45R

Dane główne typoszeregu

Nazwa produktu
Końcówki kablowe kątowe rurowe typu K45R
Kategoria
Kątowe
Pokrycie
cynowane galwanicznie
Materiał
Cu
Uwaga!
Żyły sektorowe (sm) muszą zostać przeformowane “na okrągło”. Na specjalne zamówienie możliwość wykonania wygiecia pod kątem 30° typ K30R lub 60° typ K60R bądź pod dowolnym kątem. Do zaprasowywania końcówek na żyłach 5 klasy dla przekrojów od 10 mm² zalecamy zaprasowanie na "sześciokąt z kłami" matrycami typu KP22-FL.

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
K45R 6/5 E11KM-01050090250 1 100 opak. Cena na zapytanie
K45R 6/6 E11KM-01050090300 1 100 opak. Cena na zapytanie
K45R 6/8 E11KM-01050090400 1 100 opak. Cena na zapytanie
K45R 10/5 E11KM-01050100100 100 100 szt. Cena na zapytanie
K45R 10/5 E11KM-01050100102 10 10 szt. Cena na zapytanie
K45R 10/6 E11KM-01050100200 100 100 szt. Cena na zapytanie
K45R 10/6 E11KM-01050100202 10 10 szt. Cena na zapytanie
K45R 10/8 E11KM-01050100300 100 100 szt. Cena na zapytanie
K45R 10/8 E11KM-01050100302 10 10 szt. Cena na zapytanie
K45R 10/10 E11KM-01050100400 100 100 szt. Cena na zapytanie
K45R 10/10 E11KM-01050100402 20 10 szt. Cena na zapytanie
K45R 10/12 E11KM-01050100500 100 100 szt. Cena na zapytanie
K45R 10/12 E11KM-01050100502 20 10 szt. Cena na zapytanie
K45R 16/5 E11KM-01050100600 100 100 szt. Cena na zapytanie
K45R 16/5 E11KM-01050100602 20 10 szt. Cena na zapytanie
K45R 16/6 E11KM-01050100700 100 100 szt. Cena na zapytanie
K45R 16/6 E11KM-01050100702 10 10 szt. Cena na zapytanie
K45R 16/8 E11KM-01050100800 100 100 szt. Cena na zapytanie
K45R 16/8 E11KM-01050100802 10 10 szt. Cena na zapytanie
K45R 16/10 E11KM-01050100900 100 100 szt. Cena na zapytanie
K45R 16/10 E11KM-01050100902 10 10 szt. Cena na zapytanie
K45R 16/12 E11KM-01050101000 100 100 szt. Cena na zapytanie
K45R 16/12 E11KM-01050101002 20 10 szt. Cena na zapytanie
K45R 25/5 E11KM-01050101100 100 100 szt. Cena na zapytanie
K45R 25/5 E11KM-01050101102 20 10 szt. Cena na zapytanie
K45R 25/6 E11KM-01050101200 100 100 szt. Cena na zapytanie
K45R 25/6 E11KM-01050101202 10 10 szt. Cena na zapytanie
K45R 25/8 E11KM-01050101300 100 100 szt. Cena na zapytanie
K45R 25/8 E11KM-01050101302 10 10 szt. Cena na zapytanie
K45R 25/10 E11KM-01050101400 100 100 szt. Cena na zapytanie
K45R 25/10 E11KM-01050101402 10 10 szt. Cena na zapytanie
K45R 25/12 E11KM-01050101500 100 100 szt. Cena na zapytanie
K45R 25/12 E11KM-01050101502 20 10 szt. Cena na zapytanie
K45R 25/14 E11KM-01050101600 100 100 szt. Cena na zapytanie
K45R 25/14 E11KM-01050101602 20 10 szt. Cena na zapytanie
K45R 35/6 E11KM-01050101700 100 100 szt. Cena na zapytanie
K45R 35/6 E11KM-01050101702 10 10 szt. Cena na zapytanie
K45R 35/8 E11KM-01050101800 100 100 szt. Cena na zapytanie
K45R 35/8 E11KM-01050101802 10 10 szt. Cena na zapytanie
K45R 35/10 E11KM-01050101900 100 100 szt. Cena na zapytanie
K45R 35/10 E11KM-01050101902 10 10 szt. Cena na zapytanie
K45R 35/12 E11KM-01050102000 100 100 szt. Cena na zapytanie
K45R 35/12 E11KM-01050102002 10 10 szt. Cena na zapytanie
K45R 35/14 E11KM-01050102100 100 100 szt. Cena na zapytanie
K45R 35/14 E11KM-01050102102 20 10 szt. Cena na zapytanie
K45R 35/16 E11KM-01050102200 100 100 szt. Cena na zapytanie
K45R 35/16 E11KM-01050102202 20 10 szt. Cena na zapytanie
K45R 50/6 E11KM-01050102300 100 100 szt. Cena na zapytanie
K45R 50/6 E11KM-01050102302 20 10 szt. Cena na zapytanie
K45R 50/8 E11KM-01050102400 100 100 szt. Cena na zapytanie
K45R 50/8 E11KM-01050102402 10 10 szt. Cena na zapytanie
K45R 50/10 E11KM-01050102500 100 100 szt. Cena na zapytanie
K45R 50/10 E11KM-01050102502 10 10 szt. Cena na zapytanie
K45R 50/12 E11KM-01050102600 100 100 szt. Cena na zapytanie
K45R 50/12 E11KM-01050102602 20 10 szt. Cena na zapytanie
K45R 50/14 E11KM-01050102700 100 100 szt. Cena na zapytanie
K45R 50/14 E11KM-01050102702 20 10 szt. Cena na zapytanie
K45R 50/16 E11KM-01050102800 100 100 szt. Cena na zapytanie
K45R 50/16 E11KM-01050102802 20 10 szt. Cena na zapytanie
K45R 50/20 E11KM-01050102900 100 100 szt. Cena na zapytanie
K45R 50/20 E11KM-01050102902 20 10 szt. Cena na zapytanie
K45R 70/6 E11KM-01050103000 100 100 szt. Cena na zapytanie
K45R 70/6 E11KM-01050103002 20 10 szt. Cena na zapytanie
K45R 70/8 E11KM-01050103100 100 100 szt. Cena na zapytanie
K45R 70/8 E11KM-01050103102 10 10 szt. Cena na zapytanie
K45R 70/10 E11KM-01050103200 100 100 szt. Cena na zapytanie
K45R 70/10 E11KM-01050103202 10 10 szt. Cena na zapytanie
K45R 70/12 E11KM-01050103300 100 100 szt. Cena na zapytanie
K45R 70/12 E11KM-01050103302 10 10 szt. Cena na zapytanie
K45R 70/14 E11KM-01050103400 100 100 szt. Cena na zapytanie
K45R 70/14 E11KM-01050103402 10 10 szt. Cena na zapytanie
K45R 70/16 E11KM-01050103500 100 100 szt. Cena na zapytanie
K45R 70/16 E11KM-01050103502 10 10 szt. Cena na zapytanie
K45R 70/20 E11KM-01050103600 100 100 szt. Cena na zapytanie
K45R 70/20 E11KM-01050103602 20 10 szt. Cena na zapytanie
K45R 95/8 E11KM-01050103700 50 50 szt. Cena na zapytanie
K45R 95/8 E11KM-01050103702 10 10 szt. Cena na zapytanie
K45R 95/10 E11KM-01050103800 50 50 szt. Cena na zapytanie
K45R 95/10 E11KM-01050103802 10 10 szt. Cena na zapytanie
K45R 95/12 E11KM-01050103900 50 50 szt. Cena na zapytanie
K45R 95/12 E11KM-01050103902 10 10 szt. Cena na zapytanie
K45R 95/14 E11KM-01050104000 100 50 szt. Cena na zapytanie
K45R 95/14 E11KM-01050104002 20 10 szt. Cena na zapytanie
K45R 95/16 E11KM-01050104100 100 50 szt. Cena na zapytanie
K45R 95/16 E11KM-01050104102 20 10 szt. Cena na zapytanie
K45R 95/20 E11KM-01050104200 100 50 szt. Cena na zapytanie
K45R 95/20 E11KM-01050104202 20 10 szt. Cena na zapytanie
K45R 120/8 E11KM-01050104300 100 50 szt. Cena na zapytanie
K45R 120/8 E11KM-01050104302 20 10 szt. Cena na zapytanie
K45R 120/10 E11KM-01050104400 50 50 szt. Cena na zapytanie
K45R 120/10 E11KM-01050104402 10 10 szt. Cena na zapytanie
K45R 120/12 E11KM-01050104500 50 50 szt. Cena na zapytanie
K45R 120/12 E11KM-01050104502 10 10 szt. Cena na zapytanie
K45R 120/14 E11KM-01050104600 100 50 szt. Cena na zapytanie
K45R 120/14 E11KM-01050104602 50 10 szt. Cena na zapytanie
K45R 120/16 E11KM-01050104700 50 50 szt. Cena na zapytanie
K45R 120/16 E11KM-01050104702 10 10 szt. Cena na zapytanie
K45R 120/20 E11KM-01050104800 100 50 szt. Cena na zapytanie
K45R 120/20 E11KM-01050104802 50 10 szt. Cena na zapytanie
K45R 150/8 E11KM-01050104900 50 50 szt. Cena na zapytanie
K45R 150/8 E11KM-01050104902 20 10 szt. Cena na zapytanie
K45R 150/10 E11KM-01050105000 50 50 szt. Cena na zapytanie
K45R 150/10 E11KM-01050105002 10 10 szt. Cena na zapytanie
K45R 150/12 E11KM-01050105100 50 50 szt. Cena na zapytanie
K45R 150/12 E11KM-01050105102 10 10 szt. Cena na zapytanie
K45R 150/14 E11KM-01050105200 100 50 szt. Cena na zapytanie
K45R 150/14 E11KM-01050105202 50 10 szt. Cena na zapytanie
K45R 150/16 E11KM-01050105300 100 50 szt. Cena na zapytanie
K45R 150/16 E11KM-01050105302 50 10 szt. Cena na zapytanie
K45R 150/20 E11KM-01050105400 100 50 szt. Cena na zapytanie
K45R 150/20 E11KM-01050105402 50 10 szt. Cena na zapytanie
K45R 185/10 E11KM-01050105500 50 50 szt. Cena na zapytanie
K45R 185/10 E11KM-01050105502 10 10 szt. Cena na zapytanie
K45R 185/12 E11KM-01050105600 100 50 szt. Cena na zapytanie
K45R 185/12 E11KM-01050105602 50 10 szt. Cena na zapytanie
K45R 185/14 E11KM-01050105700 100 50 szt. Cena na zapytanie
K45R 185/14 E11KM-01050105702 50 10 szt. Cena na zapytanie
K45R 185/16 E11KM-01050105800 100 50 szt. Cena na zapytanie
K45R 185/16 E11KM-01050105802 50 10 szt. Cena na zapytanie
K45R 185/20 E11KM-01050105900 100 50 szt. Cena na zapytanie
K45R 185/20 E11KM-01050105902 50 10 szt. Cena na zapytanie
K45R 240/10 E11KM-01050106000 50 50 szt. Cena na zapytanie
K45R 240/10 E11KM-01050106002 10 10 szt. Cena na zapytanie
K45R 240/12 E11KM-01050106100 50 50 szt. Cena na zapytanie
K45R 240/12 E11KM-01050106102 10 10 szt. Cena na zapytanie
K45R 240/14 E11KM-01050106200 100 50 szt. Cena na zapytanie
K45R 240/14 E11KM-01050106202 50 10 szt. Cena na zapytanie
K45R 240/16 E11KM-01050106300 100 50 szt. Cena na zapytanie
K45R 240/16 E11KM-01050106302 50 10 szt. Cena na zapytanie
K45R 240/20 E11KM-01050106400 100 50 szt. Cena na zapytanie
K45R 240/20 E11KM-01050106402 50 10 szt. Cena na zapytanie
K45R 300/12 E11KM-01050106502 10 10 szt. Cena na zapytanie
K45R 300/16 E11KM-01050106702 10 10 szt. Cena na zapytanie
K45R 300/20 E11KM-01050106802 10 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał Cu
Pokrycie cynowane galwanicznie
Normy PN-EN IEC 61238-1-1:2020-06 PN-EN IEC 61238-1-3:2020-01 - wytrzymałość mechaniczna klasa 1 - wytrzymałość na zwarcia klasa A dla końcówek o przekroju 10 - 240 mm²
Certyfikat UL E475284 (zgodnie z tabelą karty katalogowej)
Wykonanie standard
Nazwa Otwór pod śrubę UL d D a c1 c2 W Przekrój rm/sm [mm²] Nr gniazda - 2 klasa Nr gniazda - 5 klasa Liczba zaciśnięć - szerokie Liczba zaciśnięć - wąskie
K45R 6/5 M5 − 4,0 6,0 10 7,0 10,0 9,0 6 4 - 1 1
K45R 6/6 M6 − 4,0 6,0 10 7,5 10,0 9,0 6 4 - 1 1
K45R 6/8 M8 − 4,0 6,0 10 9,0 13,0 12,0 6 4 - 1 1
K45R 10/5 M5 − 4,5 7,0 10 7,5 10,0 12,0 10 7 FL10 1 1
K45R 10/6 M6 − 4,5 7,0 10 7,5 10,0 12,0 10 7 FL10 1 1
K45R 10/8 M8 − 4,5 7,0 10 9,0 13,0 15,0 10 7 FL10 1 1
K45R 10/10 M10 − 4,5 7,0 10 11,0 15,0 17,0 10 7 FL10 1 1
K45R 10/12 M12 − 4,5 7,0 10 12,0 15,0 19,0 10 7 FL10 1 1
K45R 16/5 M5 √ 5,5 8,5 13 7,0 10,0 12,0 16 8 FL16 1 2
K45R 16/6 M6 √ 5,5 8,5 13 7,5 10,0 12,0 16 8 FL16 1 2
K45R 16/8 M8 √ 5,5 8,5 13 9,0 13,0 15,0 16 8 FL16 1 2
K45R 16/10 M10 √ 5,5 8,5 13 11,0 15,0 17,0 16 8 FL16 1 2
K45R 16/12 M12 √ 5,5 8,5 13 12,0 15,0 19,0 16 8 FL16 1 2
K45R 25/5 M5 √ 7,0 10,0 15 7,0 10,0 14,0 25 10 FL25 1 2
K45R 25/6 M6 √ 7,0 10,0 15 7,5 10,0 14,0 25 10 FL25 1 2
K45R 25/8 M8 √ 7,0 10,0 15 9,0 13,0 16,0 25 10 FL25 1 2
K45R 25/10 M10 √ 7,0 10,0 15 11,0 15,0 18,0 25 10 FL25 1 2
K45R 25/12 M12 √ 7,0 10,0 15 12,0 15,0 19,0 25 10 FL25 1 2
K45R 25/14 M14 √ 7,0 10,0 15 14,0 18,0 21,0 25 10 FL25 1 2
K45R 35/6 M6 √ 8,5 12,0 17 7,5 10,0 18,0 35 12 FL35 1 2
K45R 35/8 M8 √ 8,5 12,0 17 9,0 13,0 18,0 35 12 FL35 1 2
K45R 35/10 M10 √ 8,5 12,0 17 11,0 15,0 18,0 35 12 FL35 1 2
K45R 35/12 M12 √ 8,5 12,0 17 12,0 15,0 20,0 35 12 FL35 1 2
K45R 35/14 M14 √ 8,5 12,0 17 14,0 18,0 21,0 35 12 FL35 1 2
K45R 35/16 M16 √ 8,5 12,0 17 16,0 18,0 26,0 35 12 FL35 1 2
K45R 50/6 M6 √ 10,0 14,0 19 7,5 10,0 20,0 50 14 FL50 1 2
K45R 50/8 M8 √ 10,0 14,0 19 9,0 13,0 20,0 50 14 FL50 1 2
K45R 50/10 M10 √ 10,0 14,0 19 11,0 15,0 20,0 50 14 FL50 1 2
K45R 50/12 M12 √ 10,0 14,0 19 12,0 15,0 23,0 50 14 FL50 1 2
K45R 50/14 M14 √ 10,0 14,0 19 14,0 18,0 23,0 50 14 FL50 1 2
K45R 50/16 M16 √ 10,0 14,0 19 16,0 18,0 28,0 50 14 FL50 1 2
K45R 50/20 M20 √ 10,0 14,0 19 20,0 22,0 30,0 50 14 FL50 1 2
K45R 70/6 M6 √ 12,0 16,5 21 7,5 10,0 23,0 70 16 FL70 1 2
K45R 70/8 M8 √ 12,0 16,5 21 9,0 13,0 23,0 70 16 FL70 1 2
K45R 70/10 M10 √ 12,0 16,5 21 11,0 15,0 23,0 70 16 FL70 1 2
K45R 70/12 M12 √ 12,0 16,5 21 11,0 15,0 23,0 70 16 FL70 1 2
K45R 70/14 M14 √ 12,0 16,5 21 14,0 18,0 28,0 70 16 FL70 1 2
K45R 70/16 M16 √ 12,0 16,5 21 16,0 18,0 28,0 70 16 FL70 1 2
K45R 70/20 M20 √ 12,0 16,5 21 20,0 22,0 30,0 70 16 FL70 1 2
K45R 95/8 M8 √ 13,5 18,0 24 12,0 16,0 26,0 95 17 FL95 1 2
K45R 95/10 M10 √ 13,5 18,0 24 12,0 17,0 26,0 95 17 FL95 1 2
K45R 95/12 M12 √ 13,5 18,0 24 12,0 18,0 26,0 95 17 FL95 1 2
K45R 95/14 M14 √ 13,5 18,0 24 16,0 20,0 26,0 95 17 FL95 1 2
K45R 95/16 M16 √ 13,5 18,0 24 16,0 22,0 29,0 95 17 FL95 1 2
K45R 95/20 M20 √ 13,5 18,0 24 20,0 24,0 35,0 95 17 FL95 1 2
K45R 120/8 M8 √ 15,0 19,5 26 12,0 16,0 28,0 120 19 FL120 1 2
K45R 120/10 M10 √ 15,0 19,5 26 12,0 17,0 29,0 120 19 FL120 1 2
K45R 120/12 M12 √ 15,0 19,5 26 12,0 18,0 29,0 120 19 FL120 1 2
K45R 120/14 M14 √ 15,0 19,5 26 16,0 20,0 29,0 120 19 FL120 1 2
K45R 120/16 M16 √ 15,0 19,5 26 16,0 22,0 29,0 120 19 FL120 1 2
K45R 120/20 M20 √ 15,0 19,5 26 20,0 24,0 35,0 120 19 FL120 1 2
K45R 150/8 M8 √ 16,5 21,0 30 12,0 16,0 31,0 150 20 FL150 1 2
K45R 150/10 M10 √ 16,5 21,0 30 12,0 17,0 31,0 150 20 FL150 1 2
K45R 150/12 M12 √ 16,5 21,0 30 12,0 18,0 31,0 150 20 FL150 1 2
K45R 150/14 M14 √ 16,5 21,0 30 16,0 20,0 31,0 150 20 FL150 1 2
K45R 150/16 M16 √ 16,5 21,0 30 16,0 22,0 31,0 150 20 FL150 1 2
K45R 150/20 M20 √ 16,5 21,0 30 20,0 24,0 36,0 150 20 FL150 1 2
K45R 185/10 M10 √ 19,0 24,0 30 14,0 22,0 35,0 185 23 FL185 2 4
K45R 185/12 M12 √ 19,0 24,0 30 14,0 22,0 35,0 185 23 FL185 2 4
K45R 185/14 M14 √ 19,0 24,0 30 16,0 22,0 35,0 185 23 FL185 2 4
K45R 185/16 M16 √ 19,0 24,0 30 16,0 22,0 35,0 185 23 FL185 2 4
K45R 185/20 M20 √ 19,0 24,0 30 20,0 24,0 38,0 185 23 FL185 2 4
K45R 240/10 M10 √ 21,0 26,0 38 14,0 22,0 38,0 240 25 FL240 2 4
K45R 240/12 M12 √ 21,0 26,0 38 14,0 22,0 38,0 240 25 FL240 2 4
K45R 240/14 M14 √ 21,0 26,0 38 16,0 22,0 38,0 240 25 FL240 2 4
K45R 240/16 M16 √ 21,0 26,0 38 16,0 22,0 38,0 240 25 FL240 2 4
K45R 240/20 M20 √ 21,0 26,0 38 20,0 24,0 38,0 240 25 FL240 2 4
K45R 300/12 M12 − 24,0 30,0 45 14,0 24,0 43,0 300 28 FL300 2 6
K45R 300/16 M16 − 24,0 30,0 45 16,0 24,0 43,0 300 28 FL300 2 6
K45R 300/20 M20 − 24,0 30,0 45 20,0 24,0 43,0 300 28 FL300 2 6

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Koncowki_katowe_rurowe_typu_K45R_PL.pdf PL 04-07-2025 565.99 KB PDF Pobierz
Karta katalogowa ERGOM_Koncowki_katowe_rurowe_typu_K45R_EN.pdf EN 04-07-2025 568.14 KB PDF Pobierz
Skontaktuj się z nami
