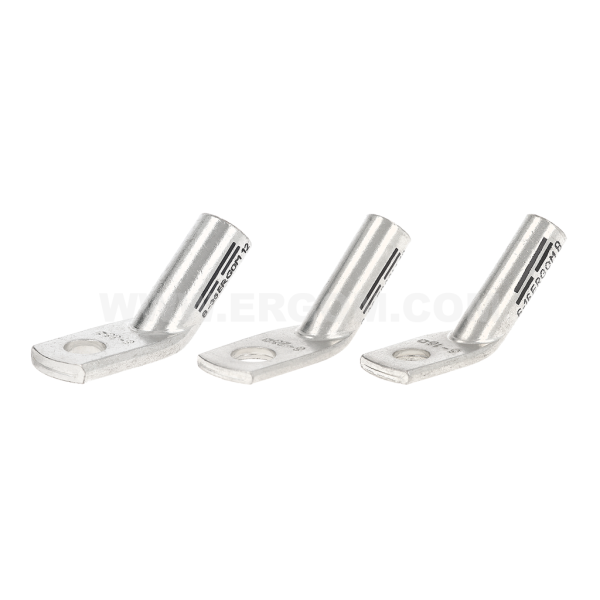

Końcówki kablowe kątowe rurowe typu K45D

Końcówki kablowe kątowe rurowe typu K45D

Dane główne typoszeregu

Nazwa produktu
Końcówki kablowe kątowe rurowe typu K45D
Kategoria
Kątowe
Materiał
Cu
Pokrycie
cynowane galwanicznie
Uwaga!
Żyły sektorowe (sm) muszą zostać przeformowane “na okrągło”.

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
K45D 10/5 E11KM-02030200100 100 100 szt. Cena na zapytanie
K45D 10/5 E11KM-02030200102 50 10 szt. Cena na zapytanie
K45D 10/6 E11KM-02030200200 100 100 szt. Cena na zapytanie
K45D 10/6 E11KM-02030200202 50 10 szt. Cena na zapytanie
K45D 10/8 E11KM-02030200300 100 100 szt. Cena na zapytanie
K45D 10/8 E11KM-02030200302 50 10 szt. Cena na zapytanie
K45D 16/6 E11KM-02030200400 100 100 szt. Cena na zapytanie
K45D 16/6 E11KM-02030200402 10 10 szt. Cena na zapytanie
K45D 16/8 E11KM-02030200500 100 100 szt. Cena na zapytanie
K45D 16/8 E11KM-02030200502 10 10 szt. Cena na zapytanie
K45D 16/10 E11KM-02030200600 100 100 szt. Cena na zapytanie
K45D 16/10 E11KM-02030200602 10 10 szt. Cena na zapytanie
K45D 16/12 E11KM-02030200700 100 100 szt. Cena na zapytanie
K45D 16/12 E11KM-02030200702 50 10 szt. Cena na zapytanie
K45D 25/6 E11KM-02030200800 100 100 szt. Cena na zapytanie
K45D 25/6 E11KM-02030200802 20 10 szt. Cena na zapytanie
K45D 25/8 E11KM-02030200900 100 100 szt. Cena na zapytanie
K45D 25/8 E11KM-02030200902 10 10 szt. Cena na zapytanie
K45D 25/10 E11KM-02030201000 100 100 szt. Cena na zapytanie
K45D 25/10 E11KM-02030201002 10 10 szt. Cena na zapytanie
K45D 25/12 E11KM-02030201100 100 100 szt. Cena na zapytanie
K45D 25/12 E11KM-02030201102 20 10 szt. Cena na zapytanie
K45D 25/14 E11KM-02030201150 100 100 szt. Cena na zapytanie
K45D 25/14 E11KM-02030201152 1 10 szt. Cena na zapytanie
K45D 35/6 E11KM-02030201170 100 100 szt. Cena na zapytanie
K45D 35/6 E11KM-02030201172 1 10 szt. Cena na zapytanie
K45D 35/8 E11KM-02030201200 100 100 szt. Cena na zapytanie
K45D 35/8 E11KM-02030201202 10 10 szt. Cena na zapytanie
K45D 35/10 E11KM-02030201300 100 100 szt. Cena na zapytanie
K45D 35/10 E11KM-02030201302 20 10 szt. Cena na zapytanie
K45D 35/12 E11KM-02030201400 100 100 szt. Cena na zapytanie
K45D 35/12 E11KM-02030201402 20 10 szt. Cena na zapytanie
K45D 35/14 E11KM-02030201500 100 100 szt. Cena na zapytanie
K45D 35/14 E11KM-02030201502 20 10 szt. Cena na zapytanie
K45D 50/8 E11KM-02030201600 100 100 szt. Cena na zapytanie
K45D 50/8 E11KM-02030201602 10 10 szt. Cena na zapytanie
K45D 50/10 E11KM-02030201700 100 100 szt. Cena na zapytanie
K45D 50/10 E11KM-02030201702 10 10 szt. Cena na zapytanie
K45D 50/12 E11KM-02030201800 100 100 szt. Cena na zapytanie
K45D 50/12 E11KM-02030201802 10 10 szt. Cena na zapytanie
K45D 50/14 E11KM-02030201900 100 100 szt. Cena na zapytanie
K45D 50/14 E11KM-02030201902 20 10 szt. Cena na zapytanie
K45D 50/16 E11KM-02030202000 100 100 szt. Cena na zapytanie
K45D 50/16 E11KM-02030202002 20 10 szt. Cena na zapytanie
K45D 70/8 E11KM-02030202100 100 100 szt. Cena na zapytanie
K45D 70/8 E11KM-02030202102 10 10 szt. Cena na zapytanie
K45D 70/10 E11KM-02030202200 100 100 szt. Cena na zapytanie
K45D 70/10 E11KM-02030202202 10 10 szt. Cena na zapytanie
K45D 70/12 E11KM-02030202300 100 100 szt. Cena na zapytanie
K45D 70/12 E11KM-02030202302 10 10 szt. Cena na zapytanie
K45D 70/14 E11KM-02030202400 100 100 szt. Cena na zapytanie
K45D 70/14 E11KM-02030202402 10 10 szt. Cena na zapytanie
K45D 70/16 E11KM-02030202500 100 100 szt. Cena na zapytanie
K45D 70/16 E11KM-02030202502 10 10 szt. Cena na zapytanie
K45D 95/8 E11KM-02030202550 50 50 szt. Cena na zapytanie
K45D 95/8 E11KM-02030202552 1 10 szt. Cena na zapytanie
K45D 95/10 E11KM-02030202600 50 50 szt. Cena na zapytanie
K45D 95/10 E11KM-02030202602 10 10 szt. Cena na zapytanie
K45D 95/12 E11KM-02030202700 100 50 szt. Cena na zapytanie
K45D 95/12 E11KM-02030202702 50 10 szt. Cena na zapytanie
K45D 95/14 E11KM-02030202800 100 50 szt. Cena na zapytanie
K45D 95/14 E11KM-02030202802 50 10 szt. Cena na zapytanie
K45D 95/16 E11KM-02030202900 100 50 szt. Cena na zapytanie
K45D 95/16 E11KM-02030202902 50 10 szt. Cena na zapytanie
K45D 95/20 E11KM-02030202930 50 50 szt. Cena na zapytanie
K45D 95/20 E11KM-02030202932 1 10 szt. Cena na zapytanie
K45D 120/8 E11KM-02030202950 50 50 szt. Cena na zapytanie
K45D 120/8 E11KM-02030202952 1 10 szt. Cena na zapytanie
K45D 120/10 E11KM-02030203000 100 50 szt. Cena na zapytanie
K45D 120/10 E11KM-02030203002 50 10 szt. Cena na zapytanie
K45D 120/12 E11KM-02030203100 100 50 szt. Cena na zapytanie
K45D 120/12 E11KM-02030203102 50 10 szt. Cena na zapytanie
K45D 120/14 E11KM-02030203200 100 50 szt. Cena na zapytanie
K45D 120/14 E11KM-02030203202 50 10 szt. Cena na zapytanie
K45D 120/16 E11KM-02030203300 100 50 szt. Cena na zapytanie
K45D 120/16 E11KM-02030203302 50 10 szt. Cena na zapytanie
K45D 120/20 E11KM-02030203400 100 50 szt. Cena na zapytanie
K45D 120/20 E11KM-02030203402 50 10 szt. Cena na zapytanie
K45D 150/8 E11KM-02030203460 50 50 szt. Cena na zapytanie
K45D 150/8 E11KM-02030203462 1 10 szt. Cena na zapytanie
K45D 150/10 E11KM-02030203500 100 50 szt. Cena na zapytanie
K45D 150/10 E11KM-02030203502 50 10 szt. Cena na zapytanie
K45D 150/12 E11KM-02030203600 100 50 szt. Cena na zapytanie
K45D 150/12 E11KM-02030203602 50 10 szt. Cena na zapytanie
K45D 150/14 E11KM-02030203700 100 50 szt. Cena na zapytanie
K45D 150/14 E11KM-02030203702 50 10 szt. Cena na zapytanie
K45D 150/16 E11KM-02030203800 100 50 szt. Cena na zapytanie
K45D 150/16 E11KM-02030203802 50 10 szt. Cena na zapytanie
K45D 150/20 E11KM-02030203900 100 50 szt. Cena na zapytanie
K45D 150/20 E11KM-02030203902 50 10 szt. Cena na zapytanie
K45D 185/10 E11KM-02030204000 100 50 szt. Cena na zapytanie
K45D 185/10 E11KM-02030204002 50 10 szt. Cena na zapytanie
K45D 185/12 E11KM-02030204100 100 50 szt. Cena na zapytanie
K45D 185/12 E11KM-02030204102 50 10 szt. Cena na zapytanie
K45D 185/14 E11KM-02030204200 100 50 szt. Cena na zapytanie
K45D 185/14 E11KM-02030204202 50 10 szt. Cena na zapytanie
K45D 185/16 E11KM-02030204300 100 50 szt. Cena na zapytanie
K45D 185/16 E11KM-02030204302 50 10 szt. Cena na zapytanie
K45D 185/20 E11KM-02030204400 100 50 szt. Cena na zapytanie
K45D 185/20 E11KM-02030204402 50 10 szt. Cena na zapytanie
K45D 240/12 E11KM-02030204500 100 50 szt. Cena na zapytanie
K45D 240/12 E11KM-02030204502 50 10 szt. Cena na zapytanie
K45D 240/14 E11KM-02030204600 100 50 szt. Cena na zapytanie
K45D 240/14 E11KM-02030204602 50 10 szt. Cena na zapytanie
K45D 240/16 E11KM-02030204700 100 50 szt. Cena na zapytanie
K45D 240/16 E11KM-02030204702 50 10 szt. Cena na zapytanie
K45D 240/20 E11KM-02030204800 100 50 szt. Cena na zapytanie
K45D 240/20 E11KM-02030204802 50 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Materiał Cu
Pokrycie cynowane galwanicznie
Normy PN-EN IEC 61238-1-1:2020-06 PN-EN IEC 61238-1-3:2020-01 - wytrzymałość mechaniczna klasa 1 - wytrzymałość na zwarcia klasa A dla końcówek o przekroju 10 - 240 mm²
Certyfikat UL E475284 (zgodnie z tabelą karty katalogowej)
Wykonanie DIN 46235 – dotyczy części rurowej
Nazwa Otwór pod śrubę UL d D a c1 c2 W Przekrój rm/sm [mm²] Nr gniazda Liczba zaciśnięć - szerokie Liczba zaciśnięć - wąskie
K45D 10/5 M5 √ 4,5 6,0 10 7,0 10 9 10 6 - 1
K45D 10/6 M6 √ 4,5 6,0 10 7,5 10 9 10 6 - 1
K45D 10/8 M8 √ 4,5 6,0 10 9,0 13 12 10 6 - 1
K45D 16/6 M6 √ 5,5 8,5 20 7,5 10 13 16 8 1 2
K45D 16/8 M8 √ 5,5 8,5 20 9,0 13 13 16 8 1 2
K45D 16/10 M10 √ 5,5 8,5 20 11,0 15 17 16 8 1 2
K45D 16/12 M12 √ 5,5 8,5 20 12,0 15 18 16 8 1 2
K45D 25/6 M6 √ 7,0 10,0 20 7,5 10 14 25 10 1 2
K45D 25/8 M8 √ 7,0 10,0 20 9,0 13 16 25 10 1 2
K45D 25/10 M10 √ 7,0 10,0 20 11,0 15 17 25 10 1 2
K45D 25/12 M12 √ 7,0 10,0 20 12,0 15 19 25 10 1 2
K45D 25/14 M14 − 7,0 10,0 20 14,0 18 19 25 10 1 2
K45D 35/6 M6 − 8,2 12,5 20 7,5 10 17 35 12 1 2
K45D 35/8 M8 √ 8,2 12,5 20 9,0 13 17 35 12 1 2
K45D 35/10 M10 √ 8,2 12,5 20 11,0 15 19 35 12 1 2
K45D 35/12 M12 √ 8,2 12,5 20 12,0 15 21 35 12 1 2
K45D 35/14 M14 √ 8,2 12,5 20 14,0 18 21 35 12 1 2
K45D 50/8 M8 √ 10,0 14,5 28 9,0 13 20 50 14 2 3
K45D 50/10 M10 √ 10,0 14,5 28 11,0 15 22 50 14 2 3
K45D 50/12 M12 √ 10,0 14,5 28 12,0 15 24 50 14 2 3
K45D 50/14 M14 √ 10,0 14,5 28 14,0 18 24 50 14 2 3
K45D 50/16 M16 √ 10,0 14,5 28 16,0 18 28 50 14 2 3
K45D 70/8 M8 √ 11,5 16,5 28 9,0 13 24 70 16 2 3
K45D 70/10 M10 √ 11,5 16,5 28 11,0 15 24 70 16 2 3
K45D 70/12 M12 √ 11,5 16,5 28 12,0 15 24 70 16 2 3
K45D 70/14 M14 √ 11,5 16,5 28 14,0 18 30 70 16 2 3
K45D 70/16 M16 √ 11,5 16,5 28 16,0 18 30 70 16 2 3
K45D 95/8 M8 − 13,5 19,0 35 12,0 16 28 95 18 2 4
K45D 95/10 M10 √ 13,5 19,0 35 12,0 17 28 95 18 2 4
K45D 95/12 M12 √ 13,5 19,0 35 12,0 18 28 95 18 2 4
K45D 95/14 M14 √ 13,5 19,0 35 14,0 20 28 95 18 2 4
K45D 95/16 M16 √ 13,5 19,0 35 16,0 22 32 95 18 2 4
K45D 95/20 M20 − 13,5 19,0 35 20,0 24 28 95 18 2 4
K45D 120/8 M8 − 15,5 21,0 35 12,0 16 32 120 20 2 4
K45D 120/10 M10 √ 15,5 21,0 35 12,0 17 32 120 20 2 4
K45D 120/12 M12 √ 15,5 21,0 35 12,0 18 32 120 20 2 4
K45D 120/14 M14 √ 15,5 21,0 35 16,0 20 32 120 20 2 4
K45D 120/16 M16 √ 15,5 21,0 35 16,0 22 32 120 20 2 4
K45D 120/20 M20 √ 15,5 21,0 35 20,0 24 38 120 20 2 4
K45D 150/8 M8 − 17,0 23,5 35 12,0 16 34 150 22 2 4
K45D 150/10 M10 √ 17,0 23,5 35 10,0 17 34 150 22 2 4
K45D 150/12 M12 √ 17,0 23,5 35 12,0 18 34 150 22 2 4
K45D 150/14 M14 √ 17,0 23,5 35 16,0 20 34 150 22 2 4
K45D 150/16 M16 √ 17,0 23,5 35 16,0 22 34 150 22 2 4
K45D 150/20 M20 √ 17,0 23,5 35 20,0 24 38 150 22 2 4
K45D 185/10 M10 √ 19,0 25,5 40 14,0 22 37 185 25 2 5
K45D 185/12 M12 √ 19,0 25,5 40 14,0 22 37 185 25 2 5
K45D 185/14 M14 √ 19,0 25,5 40 14,0 22 37 185 25 2 5
K45D 185/16 M16 √ 19,0 25,5 40 16,0 22 37 185 25 2 5
K45D 185/20 M20 √ 19,0 25,5 40 20,0 24 40 185 25 2 5
K45D 240/12 M12 √ 21,5 29,0 40 14,0 22 42 240 28 2 5
K45D 240/14 M14 √ 21,5 29,0 40 16,0 22 42 240 28 2 5
K45D 240/16 M16 √ 21,5 29,0 40 16,0 22 42 240 28 2 5
K45D 240/20 M20 √ 21,5 29,0 40 20,0 24 45 240 28 2 5

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Koncowki_katowe_rurowe_typu_K45D_PL.pdf PL 04-07-2025 549.04 KB PDF Pobierz
Karta katalogowa ERGOM_Koncowki_katowe_rurowe_typu_K45D_EN.pdf EN 04-07-2025 539.73 KB PDF Pobierz
