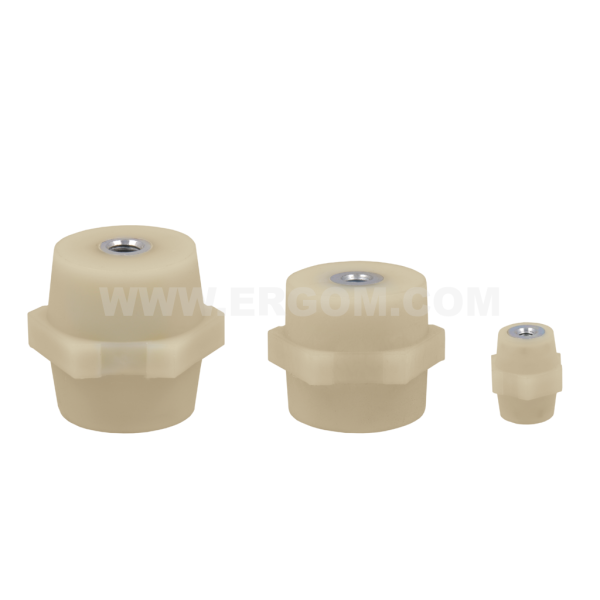

Izolatory wsporcze nN typ IWP

Izolatory wsporcze nN typ IWP

Dane główne typoszeregu

Nazwa produktu
Izolatory wsporcze nN typ IWP
Kategoria
Izolatory i uchwyty do mocowania szyn i kabli
Materiał
Korpus – poliamid wzmacniany włoknem szklanym; wkład gwintowany – stal cynkowana
Normy
PN-E-91030-1; PN-E-91062-1

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
IWP 20/M4 R32RZ-06020100103 10 10 szt. Cena na zapytanie
IWP 20/M6 R32RZ-06020100203 10 10 szt. Cena na zapytanie
IWP 25/M5 R32RZ-06020100303 10 10 szt. Cena na zapytanie
IWP 25/M6 R32RZ-06020100403 10 10 szt. Cena na zapytanie
IWP 30/M6 R32RZ-06020100503 10 10 szt. Cena na zapytanie
IWP 30/M8 R32RZ-06020100603 10 10 szt. Cena na zapytanie
IWP 35/M6 R32RZ-06020100703 10 10 szt. Cena na zapytanie
IWP 35/M8 R32RZ-06020100803 10 10 szt. Cena na zapytanie
IWP 35/M10 R32RZ-06020100903 10 10 szt. Cena na zapytanie
IWP 40/M6 R32RZ-06020101003 10 10 szt. Cena na zapytanie
IWP 40/M8 R32RZ-06020101103 10 10 szt. Cena na zapytanie
IWP 40/M10 R32RZ-06020101203 10 10 szt. Cena na zapytanie
IWP 50/M6 R32RZ-06020101303 10 10 szt. Cena na zapytanie
IWP 50/M8 R32RZ-06020101403 10 10 szt. Cena na zapytanie
IWP 50/M10 R32RZ-06020101503 10 10 szt. Cena na zapytanie
IWP 70/M12 R32RZ-06020101603 10 10 szt. Cena na zapytanie
IWP 100/M12 R32RZ-06020101703 10 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Napięcie probiercze [kV] 5
Napięcie znamionowe [V AC] 1000
Materiał Korpus – poliamid wzmacniany włoknem szklanym; wkład gwintowany – stal cynkowana
Bezhalogenowe tak
Normy PN-E-91030-1; PN-E-91062-1
Nazwa Wytrzymałość [daN] (rozciąganie) Wytrzymałość [daN] (zginanie) Zalecany moment dokręcenia [Nm] Zalecana max szerokość szyn [mm] B D h H M
IWP 20/M4 200 100 1,4 25 18 15 5 20 M4
IWP 20/M6 200 100 3 25 18 15 7 20 M6
IWP 25/M5 600 160 2,6 25 20 15 8,5 25 M5
IWP 25/M6 600 160 3 25 20 15 7 25 M6
IWP 30/M6 700 300 3 30 30 25 7 30 M6
IWP 30/M8 700 300 6 30 30 25 8 30 M8
IWP 35/M6 1300 800 3 40 40 33 7 35 M6
IWP 35/M8 1300 800 6 40 40 33 13 35 M8
IWP 35/M10 1300 800 10 40 40 35 13 35 M10
IWP 40/M6 1500 800 3 50 45 40 13,5 40 M6
IWP 40/M8 1500 800 6 50 45 40 10 40 M8
IWP 40/M10 1500 800 10 50 45 40 13,5 40 M10
IWP 50/M6 1300 1000 3 50 50 40 8 50 M6
IWP 50/M8 1400 1000 6 50 50 40 18 50 M8
IWP 50/M10 2000 1000 10 50 50 40 10 50 M10
IWP 70/M12 2000 1600 14 63 65 50 12 70 M12
IWP 100/M12 4000 1500 14 63 65 50 27,5 100 M12

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Izolatory_wsporcze_nN_typ_IWP_PL.pdf PL 07-10-2025 267.73 KB PDF Pobierz
Karta katalogowa ERGOM_Izolatory_wsporcze_nN_typ_IWP_EN.pdf EN 07-10-2025 266.87 KB PDF Pobierz
