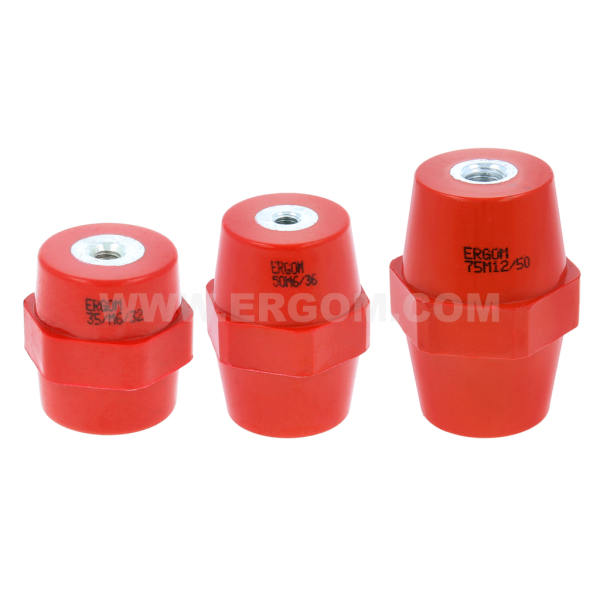

Izolatory wsporcze nN typ IWN2

Izolatory wsporcze nN typ IWN2

Dane główne typoszeregu

Nazwa produktu
Izolatory wsporcze nN typ IWN2
Kategoria
Izolatory i uchwyty do mocowania szyn i kabli
Materiał
korpus – poliester wzmacniany włóknem szklanym (20%); wkład gwintowany – stal ocynkowana
Normy
PN-E-91062-1:1998 PN-EN-61439-1:2011 p.10.9.2.1
Uwaga!
Istnieje możliwość dokupienia specjalnych trzpieni przejściowych umożliwiających zbudowanie izolatora z gwintem zewnętrznym (typ SIW).

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa Indeks Ergom / Twoje oznaczenie Min. ilość zamówienia [jm] Ilość w opak. Jednostka miary [jm] Cena katalogowa netto za jm Ilość [jm]
IWN2-25M5/22 R32RZ-06010101001 10 10 szt. Cena na zapytanie
IWN2-25M6/22 R32RZ-06010101101 10 10 szt. Cena na zapytanie
IWN2-30M6/30 R32RZ-06010101201 10 10 szt. Cena na zapytanie
IWN2-30M8/30 R32RZ-06010101301 10 10 szt. Cena na zapytanie
IWN2-35M6/32 R32RZ-06010101401 10 10 szt. Cena na zapytanie
IWN2-35M8/32 R32RZ-06010101501 10 10 szt. Cena na zapytanie
IWN2-35M10/32 R32RZ-06010101601 10 10 szt. Cena na zapytanie
IWN2-40M8/41 R32RZ-06010101701 10 10 szt. Cena na zapytanie
IWN2-40M10/41 R32RZ-06010101801 10 10 szt. Cena na zapytanie
IWN2-45M10/46 R32RZ-06010101901 10 10 szt. Cena na zapytanie
IWN2-50M6/36 R32RZ-06010102001 10 10 szt. Cena na zapytanie
IWN2-50M8/36 R32RZ-06010102101 10 10 szt. Cena na zapytanie
IWN2-50M10/36 R32RZ-06010102201 10 10 szt. Cena na zapytanie
IWN2-50M10/46 R32RZ-06010102301 10 10 szt. Cena na zapytanie
IWN2-50M10/50 R32RZ-06010102401 10 10 szt. Cena na zapytanie
IWN2-75M8/50 R32RZ-06010102501 10 10 szt. Cena na zapytanie
IWN2-75M10/50 R32RZ-06010102601 10 10 szt. Cena na zapytanie
IWN2-75M12/50 R32RZ-06010102701 10 10 szt. Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Napięcie probiercze dla Ui<1000VAC [kV AC] 3,5
Napięcie probiercze dla Ui=1000-1500VDC [kV DC] 3,82
Materiał korpus – poliester wzmacniany włóknem szklanym (20%); wkład gwintowany – stal ocynkowana
Temp. pracy [°C] -40 ÷ +140
Kolor RAL 3031
Klasa palności UL 94 V0
Normy PN-E-91062-1:1998 PN-EN-61439-1:2011 p.10.9.2.1
Nazwa Wytrzymałość [daN] (rozciąganie) Wytrzymałość [daN] (zginanie) Wytrzymałość [Nm] (skręcanie) Zalecany moment dokręcenia [Nm] A B D H M
IWN2-25M5/22 240 220 6,0 2,6 6,0 22,0 18,0 25,0 M5
IWN2-25M6/22 340 220 10,0 3,0 6,0 22,0 18,0 25,0 M6
IWN2-30M6/30 580 460 10,0 3,0 7,0 30,0 25,0 30,0 M6
IWN2-30M8/30 580 390 25,0 6,0 7,0 30,0 25,0 30,0 M8
IWN2-35M6/32 710 400 10,0 3,0 10,0 32,0 28,5 35,0 M6
IWN2-35M8/32 710 510 25,0 6,0 10,0 32,0 28,5 35,0 M8
IWN2-35M10/32 710 480 50,0 10,0 10,0 32,0 28,5 35,0 M10
IWN2-40M8/41 900 500 25,0 3,0 12,0 41,0 34,0 40,0 M8
IWN2-40M10/41 800 500 50,0 10,0 12,0 41,0 34,0 40,0 M10
IWN2-45M10/46 1100 650 50,0 10,0 13,0 46,0 39,5 45,0 M10
IWN2-50M6/36 1100 460 20,0 3,0 12,0 36,0 29,0 50,0 M6
IWN2-50M8/36 1100 460 25,0 6,0 12,0 36,0 29,0 50,0 M8
IWN2-50M10/36 1100 460 50,0 10,0 12,0 36,0 29,0 50,0 M10
IWN2-50M10/46 1100 550 50,0 10,0 10,0 46,0 37,0 50,0 M10
IWN2-50M10/50 1250 720 50,0 10,0 15,0 50,0 45,0 50,0 M10
IWN2-75M8/50 1500 800 25,0 6,0 16,0 50,0 38,5 75,0 M8
IWN2-75M10/50 1500 800 50,0 10,0 16,0 50,0 38,5 75,0 M10
IWN2-75M12/50 1500 650 85,0 14,0 16,0 50,0 38,5 75,0 M12

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ Nazwa Język Aktualizacja Rozmiar Typ pliku
Karta katalogowa ERGOM_Izolatory_wsporcze_nN_typ_IWN2_PL.pdf PL 15-05-2025 341.39 KB PDF Pobierz
Karta katalogowa ERGOM_Izolatory_wsporcze_nN_typ_IWN2_EN.pdf EN 15-05-2025 328.13 KB PDF Pobierz
