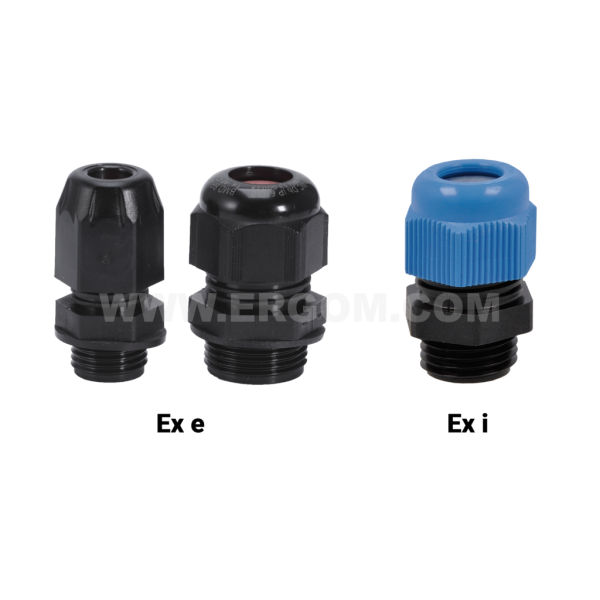

Dławnice poliamidowe typu EDW...HM

Dane główne typoszeregu

Nazwa produktu: Dławnice poliamidowe typu EDW...HM
Kategoria: Dławnice do przestrzeni zagrożonych wybuchem
Temperatura pracy [°C]: -20 ÷ +70 (M12 i M16) -30 ÷ +70 (M20 do M63)
Materiał: poliamid PA 6; uszczelka: część zewnętrzna - guma CR/NBR, część wewnętrzna - termoplast TPE (od rozmiaru M20x1,5); zaślepka: polietylen PE-LD
Stopień ochrony: IP68
Uwaga!: Dławnica z zainstalowaną zaślepką nie zapewnia opisanych własności. Nakrętki EN należy zamawiać oddzielnie.

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
EDW 12 HM BK	E03DK-06011200101	10	10	szt.	Cena na zapytanie
EDW 16 HM BK	E03DK-06011200201	10	10	szt.	Cena na zapytanie
EDW 20 HM BK	E03DK-06011200301	10	10	szt.	Cena na zapytanie
EDW 25 HM BK	E03DK-06011200403	10	10	szt.	Cena na zapytanie
EDW 32 HM BK	E03DK-06011200503	10	10	szt.	Cena na zapytanie
EDW 40 HM BK	E03DK-06011200603	10	10	szt.	Cena na zapytanie
EDW 50 HM BK	E03DK-06011200701	1	1	szt.	Cena na zapytanie
EDW 63 HM BK	E03DK-06011200801	1	1	szt.	Cena na zapytanie
EDW 12 HM BL	E03DK-06011400101	10	10	szt.	Cena na zapytanie
EDW 16 HM BL	E03DK-06011400201	10	10	szt.	Cena na zapytanie
EDW 20 HM BL	E03DK-06011400301	10	10	szt.	Cena na zapytanie
EDW 25 HM BL	E03DK-06011400403	10	10	szt.	Cena na zapytanie
EDW 32 HM BL	E03DK-06011400503	10	10	szt.	Cena na zapytanie
EDW 40 HM BL	E03DK-06011400603	10	10	szt.	Cena na zapytanie
EDW 50 HM BL	E03DK-06011400701	1	1	szt.	Cena na zapytanie
EDW 63 HM BL	E03DK-06011400801	1	1	szt.	Cena na zapytanie

Wybrane linie: 0

Materiał	poliamid PA 6; uszczelka: część zewnętrzna - guma CR/NBR, część wewnętrzna - termoplast TPE (od rozmiaru M20x1,5); zaślepka: polietylen PE-LD
Temperatura pracy [°C]	-20 ÷ +70 (M12 i M16) -30 ÷ +70 (M20 do M63)
Stopień ochrony	IP68
Wykonanie	Ex II 2 G; Ex e II/Ex II 2 D; Ex tD A21

Nazwa	Kolor	Gwint M	Średnica zewnętrzna przewodu [mm]	E	L	Pod klucz A	Pod klucz B
EDW 12 HM BK	czarny	M12x1,5	4÷6	10	22	15	16
EDW 16 HM BK	czarny	M16x1,5	5÷8	10	26	19	19
EDW 20 HM BK	czarny	M20x1,5	6÷12	10	30	24	24
EDW 25 HM BK	czarny	M25x1,5	11÷17	8	34	29	29
EDW 32 HM BK	czarny	M32x1,5	15÷21	10	42	36	36
EDW 40 HM BK	czarny	M40x1,5	19÷28	10	46	46	46
EDW 50 HM BK	czarny	M50x1,5	30÷38	18	54	60	60
EDW 63 HM BK	czarny	M63x1,5	34÷44	18	54	65	65
EDW 12 HM BL	niebieski	M12x1,5	4÷6	10	22	15	16
EDW 16 HM BL	niebieski	M16x1,5	5÷8	10	26	19	19
EDW 20 HM BL	niebieski	M20x1,5	6÷12	10	30	24	24
EDW 25 HM BL	niebieski	M25x1,5	11÷17	8	34	29	29
EDW 32 HM BL	niebieski	M32x1,5	15÷21	10	42	36	36
EDW 40 HM BL	niebieski	M40x1,5	19÷28	10	46	46	46
EDW 50 HM BL	niebieski	M50x1,5	30÷38	18	54	60	60
EDW 63 HM BL	niebieski	M63x1,5	34÷44	18	54	65	65
