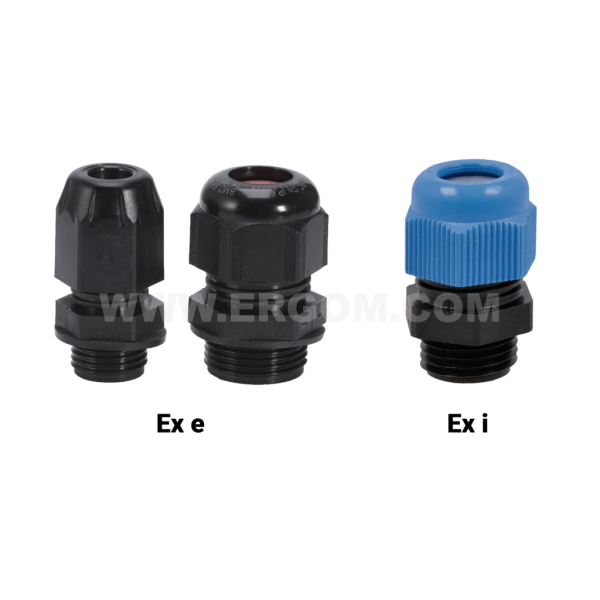

Dławnice poliamidowe typu EDW...H

Dane główne typoszeregu

Nazwa produktu: Dławnice poliamidowe typu EDW...H
Kategoria: Dławnice do przestrzeni zagrożonych wybuchem
Materiał: poliamid PA 6; uszczelka: guma CR (NEOPREN); podkładka płaska: guma CE (NEOPREN); zaślepka: polietylen
Temperatura pracy [°C]: -40 ÷ +95
Stopień ochrony: IP68
Uwaga!: Dławnica z zainstalowaną zaślepką nie zapewnia opisanych własności. Nakrętki EN należy zamawiać oddzielnie.

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm
EDW 7 H BK	E03DK-06011100001	10	10	szt.	Cena na zapytanie
EDW 9 H BK	E03DK-06011100101	10	10	szt.	Cena na zapytanie
EDW 11 H BK	E03DK-06011100201	10	10	szt.	Cena na zapytanie
EDW 13 H BK	E03DK-06011100301	10	10	szt.	Cena na zapytanie
EDW 16 H BK	E03DK-06011100401	10	10	szt.	Cena na zapytanie
EDW 21 H BK	E03DK-06011100503	10	10	szt.	Cena na zapytanie
EDW 29 H BK	E03DK-06011100603	10	10	szt.	Cena na zapytanie
EDW 36 H BK	E03DK-06011100703	10	10	szt.	Cena na zapytanie
EDW 42 H BK	E03DK-06011100801	1	1	szt.	Cena na zapytanie
EDW 48 H BK	E03DK-06011100901	1	1	szt.	Cena na zapytanie
EDW 7 H BL	E03DK-06011300001	10	10	szt.	Cena na zapytanie
EDW 9 H BL	E03DK-06011300101	10	10	szt.	Cena na zapytanie
EDW 11 H BL	E03DK-06011300201	10	10	szt.	Cena na zapytanie
EDW 13 H BL	E03DK-06011300301	10	10	szt.	Cena na zapytanie
EDW 16 H BL	E03DK-06011300401	10	10	szt.	Cena na zapytanie
EDW 21 H BL	E03DK-06011300503	10	10	szt.	Cena na zapytanie
EDW 29 H BL	E03DK-06011300603	10	10	szt.	Cena na zapytanie
EDW 36 H BL	E03DK-06011300703	10	10	szt.	Cena na zapytanie
EDW 42 H BL	E03DK-06011300801	1	1	szt.	Cena na zapytanie
EDW 48 H BL	E03DK-06011300901	1	1	szt.	Cena na zapytanie

Wybrane linie: 0

Materiał	poliamid PA 6; uszczelka: guma CR (NEOPREN); podkładka płaska: guma CE (NEOPREN); zaślepka: polietylen
Temperatura pracy [°C]	-40 ÷ +95
Stopień ochrony	IP68
Wykonanie	Ex II GD; Ex e II/ Ex tD A21

Nazwa	Kolor	Gwint PG	Średnica zewnętrzna przewodu [mm]	E	L	Pod klucz A	Pod klucz B
EDW 7 H BK	czarny	PG7	3,0÷6,5	8	23,0	15	15
EDW 9 H BK	czarny	PG9	4,0÷8,0	10	28,0	19	19
EDW 11 H BK	czarny	PG11	5,0÷10,0	10	28,0	19	19
EDW 13 H BK	czarny	PG13,5	6,0÷12,0	10	31,0	24	24
EDW 16 H BK	czarny	PG16	10,0÷14,0	10	31,0	24	24
EDW 21 H BK	czarny	PG21	13,0÷18,0	10	37,0	33	33
EDW 29 H BK	czarny	PG29	18,0÷25,0	15	43,5	42	42
EDW 36 H BK	czarny	PG36	22,0÷32,0	18	50,0	53	53
EDW 42 H BK	czarny	PG42	30,0÷38,0	18	51,0	60	60
EDW 48 H BK	czarny	PG48	34,0÷44,0	18	53,0	65	65
EDW 7 H BL	niebieski	PG7	3,0÷6,5	8	23,0	15	15
EDW 9 H BL	niebieski	PG9	4,0÷8,0	10	28,0	19	19
EDW 11 H BL	niebieski	PG11	5,0÷10,0	10	28,0	19	19
EDW 13 H BL	niebieski	PG13,5	6,0÷12,0	10	31,0	24	24
EDW 16 H BL	niebieski	PG16	10,0÷14,0	10	31,0	24	24
EDW 21 H BL	niebieski	PG21	13,0÷18,0	10	37,0	33	33
EDW 29 H BL	niebieski	PG29	18,0÷25,0	11	43,5	42	42
EDW 36 H BL	niebieski	PG36	22,0÷32,0	18	50,0	53	53
EDW 42 H BL	niebieski	PG42	30,0÷38,0	18	51,0	60	60
EDW 48 H BL	niebieski	PG48	34,0÷44,0	18	53,0	65	65
