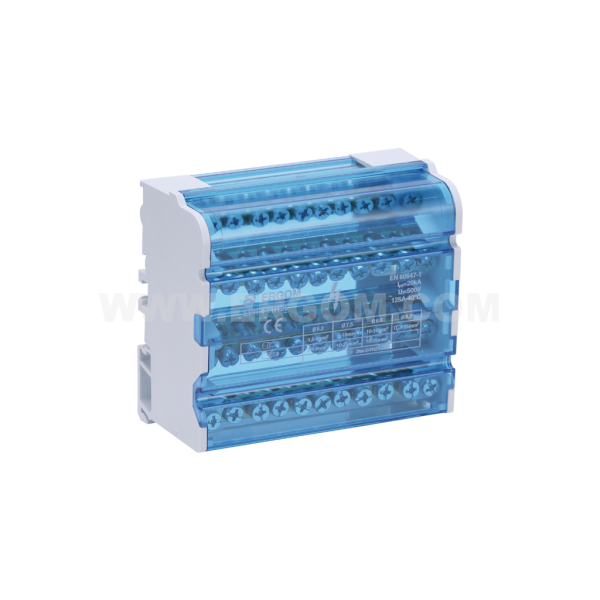

Bloki rozdzielcze typu EBR 500V

Bloki rozdzielcze typu EBR 500V

Dane główne typoszeregu

Nazwa produktu: Bloki rozdzielcze typu EBR 500V
Kategoria: Bloki rozdzielcze
Materiał: elementy przewodzące: mosiądz elementy izolacyjne: poliamid (boki), poliwęglan (pokrywa)
Mocowanie: na szynie TSE 35 lub wkrętami do podłoża (2 otwory Ø5)
Temperatura otoczenia [°C]: -25 ÷ +55
Normy: PN-EN 60947-7-1

Cechy i korzyści

Opis produktu

-

Oferta

Nazwa	Indeks Ergom / Twoje oznaczenie	Min. ilość zamówienia [jm]	Ilość w opak.	Jednostka miary [jm]	Cena katalogowa netto za jm	Ilość [jm]
EBR 2-7/100	R33RA-02020100101	1	1	szt.	Cena na zapytanie
EBR 2-15/125	R33RA-02020100201	1	1	szt.	Cena na zapytanie
EBR 4-7/100	R33RA-02020200101	1	1	szt.	Cena na zapytanie
EBR 4-11/125	R33RA-02020200201	1	1	szt.	Cena na zapytanie
EBR 4-15/125	R33RA-02020200301	1	1	szt.	Cena na zapytanie

Wybrane linie: 0

Dane techniczne

Dane ogólne

Napięcie znamionowe izolacji U_i [V]	500
Materiał	elementy przewodzące: mosiądz elementy izolacyjne: poliamid (boki), poliwęglan (pokrywa)
Mocowanie	na szynie TSE 35 lub wkrętami do podłoża (2 otwory Ø5)
Rodzaj zacisków	gwintowe
Zalecany moment dokręcenia [Nm]	2
Temperatura otoczenia [°C]	-25 ÷ +55
Normy	PN-EN 60947-7-1

Nazwa	Prąd zwarciowy szczytowy [kA]	Średnica otworów zacisku (dla 1 toru) [mm]	Przekroje przyłączanych przewodów - linki bez końcówki (dla 1 toru)	Przekroje przyłączanych przewodów - linki z końcówką HI (dla 1 toru)	Prąd zwarciowy wytrzymywany [kA/1s]	Prąd znamionowy ciągły I_n 40°C [A]	Ilość torów	H	W	D
EBR 2-7/100	20	1x8,3+1x7,5+5x5,3	2x10÷25+5x2,5÷6	2x6÷16+5x1,5÷6	3	101	2	51	67	45
EBR 2-15/125	20	2x8,3+2x7,5+11x5,3	2x10÷35+2x10÷25+11x2,5÷6	2x10÷16+2x6÷16+11x1,5÷6	4,2	125	2	50,5	133	44
EBR 4-7/100	18	1x8,3+1x7,5+5x5,3	2x10÷25+5x2,5÷6	2x6÷16+5x1,5÷6	3	101	4	50	64,5	87
EBR 4-11/125	18	2x8,3+2x7,5+7x5,3	2x10÷35+2x10÷25+7x2,5÷6	2x10÷16+2x6÷16+7x1,5÷6	4,2	125	4	48	100	88
EBR 4-15/125	18	2x8,3+2x7,5+11x5,3	2x10÷35+2x10÷25+11x2,5÷6	2x10÷16+2x6÷16+11x1,5÷6	4,2	125	4	50	130	87

Poradnik

Brak danych

Wiedza

Brak danych

Pliki do pobrania

Typ	Nazwa	Język	Aktualizacja	Rozmiar	Typ pliku
Karta katalogowa	ERGOM_Bloki_rozdzielcze_typ_EBR_PL.pdf	PL	11-09-2025	344.98 KB	PDF	Pobierz
Karta katalogowa	ERGOM_Bloki_rozdzielcze_typ_EBR_EN.pdf	EN	11-09-2025	296.67 KB	PDF	Pobierz
